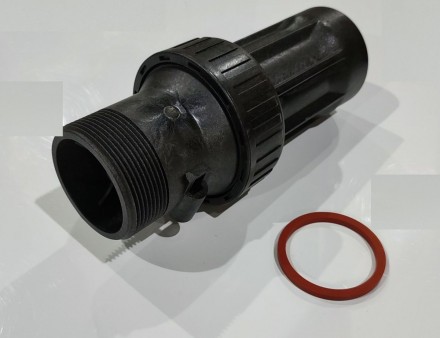

Расходомер для Runxin F74, F75, F77 на 2" (артикул 5447003) — сменный турбинный датчик объёма в корпусе клапана управления. Поток воды вращает крыльчатку, датчик отдаёт импульсы, а плата переводит их в кубометры. Это запчасть к клапану RUNXIN, а не фильтр или умягчитель.
Расходомер для Runxin F74/F75/F77 — 2": назначение и где стоит
Датчик сидит в счётном узле на выходе клапана и считает воду, ушедшую в линию после промывки. Турбинка вращается под напором, каждый оборот превращается в импульс, а контроллер накапливает их в объём. Когда счёт доходит до заданного значения, RUNXIN переводит клапан в регенерацию по расходу (Meter type), не дожидаясь таймера. Присоединение здесь 2", поэтому датчик ставят на обвязках с увеличенным проходом, где клапан обслуживает крупный поток.
Замену ведут при сбое отсчёта: расход идёт, а число на дисплее стоит, крыльчатка заклинила или крутится толчками, промывка приходит не вовремя. Чаще всего виноваты выработка оси турбинки и отложения в проточной части.
Совместимость с клапанами RUNXIN
Позиция 5447003 закрывает клапаны RUNXIN серий F74, F75 и F77 с присоединением 2". У соседних исполнений номера другие: для F74A1 — N74A1-63510, для F74A3 — N74A3-63610, для F74B1 — N74B1-63510B, для F74B3 — N74B3-63610B. Отличаются посадочное место и число импульсов на литр, поэтому деталь от другой модели не встанет. В одной сборке с датчиком работает кабель расходомера: он идёт отдельной строкой и передаёт импульсы на плату, а при обрыве линии клапан теряет учёт объёма.
Что учесть при замене
- Признаки износа: клин крыльчатки, потеря импульсов, неверный объём, отсутствие запуска регенерации по расходу.
- Сопутствующие позиции: кабель расходомера, если старый повреждён, и уплотнения корпуса.
- Монтаж: перекрыть воду, сбросить давление, снять питание блока, отсоединить кабель, извлечь датчик и поставить новый по меткам.
- Подбор: узел берут по модели клапана и типоразмеру 2" — артикулы серии F74 различаются по исполнениям.
Эксплуатация и ресурс
Датчик рассчитан на давление 0.15–0.6 МПа и воду 5–50 °C. Точность быстрее всего теряют механические примеси: песок и окалина забиваются между лопастями и тормозят турбинку, а жёсткий налёт меняет её обороты. Предфильтр перед клапаном задерживает основную грязь, и при чистой воде узел держит отсчёт годами. Регулярный осмотр при ТО позволяет заметить износ до полного отказа счёта.
Как подобрать расходомер для Runxin F74/F75/F77
Деталь подходит клапанам RUNXIN F74, F75 и F77 с присоединением 2" по артикулу 5447003: посадочное место и разъём кабеля у неё свои. Купить расходомер для Runxin F74, F75, F77 со склада в наличии — доставка по РФ.
