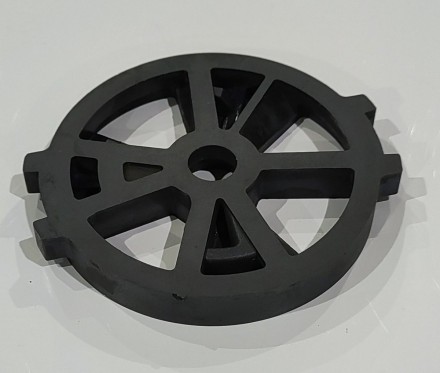

Фиксатор вала (артикул 8469017) — сменный элемент блока управления RUNXIN для клапана F70B, который держит вал в посадочном положении и не даёт ему смещаться при смене позиций. Покупают его, когда клапан начинает сбивать циклы из-за люфта вала. Купить фиксатор вала для F70B со склада в наличии — доставка по РФ.
Фиксатор вала RUNXIN для F70B: назначение и где стоит
Фиксатор вала садится в узел блока управления RUNXIN и держит вал по оси и углу. Вал передаёт усилие от мотора к подвижному керамическому диску, поэтому его смещение сдвигает угловое положение диска и момент совпадения портов. Как только фиксация ослабла, клапан начинает сбивать циклы: регенерация включается не в свой момент, промывка идёт не до конца, при переключении слышны рывки. Признак износа — люфт вала и потёртости на посадочной поверхности. Деталь работает в паре с валом и шестернёй, поэтому её выработка обычно тянет за собой износ всего сопряжения.
Совместимость с клапанами RUNXIN
Фиксатор 8469017 относится к узлу вала клапана F70B. Посадочное место этой модели отличается от узлов F63, F65, F68, F73 и F74, поэтому деталь садится строго на свой корпус блока управления. Узел держит высокоплоские керамические диски, где подвижный диск поворачивается относительно неподвижного. От точности посадки фиксатора зависит совпадение каналов и ресурс самой керамики. Элемент из другой серии не сядет по высоте и диаметру: позиции разных серий не заменяют друг друга, их различают модель клапана и артикул.
Что учесть при замене
- Признаки износа: люфт вала, сбитые циклы, рывки и щелчки при переключении, задиры на посадочном поясе.
- Сопутствующие позиции: проверяют вал, шестерню и уплотнения узла — при выработке сопряжение меняют в сборе.
- Монтаж: отключить питание DC24V, перекрыть воду и сбросить давление, снять крепёж узла, поставить фиксатор без перекоса, собрать и проверить ход вала.
- Подбор: позицию берут по модели клапана F70B и артикулу RUNXIN 8469017.
Эксплуатация и ресурс
Клапаны RUNXIN работают при давлении 0.15–0.6 МПа и температуре воды 5–50 °C. Фиксатор несёт механическую нагрузку на каждом переключении, поэтому его ресурс зависит от числа циклов и чистоты узла. Механические частицы и солевые отложения на посадочных местах ускоряют выработку, а переключение под давлением добавляет ударную нагрузку на вал. Регулярная проверка узла вала при обслуживании помогает вовремя заметить ослабление посадки.
Как подобрать фиксатор вала для F70B
Деталь берут по модели клапана RUNXIN F70B и артикулу 8469017 — с другой серией посадочное место не совпадёт. Купить фиксатор вала RUNXIN F70B со склада в наличии — доставка по РФ.
