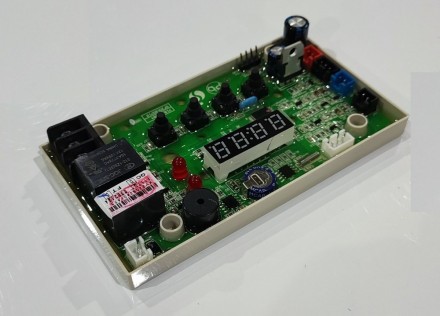

Плата управления клапанами RUNXIN (артикулы 6382159 и 6382193) — сменный элемент блока управления клапанов F67Q3, F71Q1, F116Q3, F117Q1 и F117Q3. Она возвращает управление циклами регенерации и раздаёт сигналы на плату ЖК-дисплея и мотор привода этого ряда. Деталь ставят вместо отказавшей, когда клапан не выходит на цикл при исправном питании.
Плата управления клапанами RUNXIN для F67Q3/F71Q1/F116Q3/F117Q1/F117Q3: назначение и где стоит
Плата управления RUNXIN — центральный узел автоматического блока. Она контролирует параметры работы клапана, отсчитывает циклы регенерации и формирует сигналы для платы ЖК-дисплея и мотора привода: мотор получает с неё команду отработать нужную позицию, а на экран выводится текущий режим и остаток объёма. Артикулы 6382159 и 6382193 закрывают исполнения F67Q3, F71Q1, F116Q3, F117Q1 и F117Q3 — блоки управления с дисплеем, работающие по расходу или по таймеру. Плату меняют, когда клапан зависает на одном положении или дисплей не показывает параметры при исправном питании.
Совместимость с клапанами RUNXIN
Плата служит клапанам управления RUNXIN F67Q3, F71Q1, F116Q3, F117Q1 и F117Q3. Все они оснащены платой ЖК-дисплея и мотором привода, а контроллер рассчитан на такое сочетание индикации и привода. Платы RUNXIN не взаимозаменяемы: у разных серий отличается и форма разъёма, и прошивка под тип привода и дисплея, поэтому плата от F63, F74 или F135 в этот ряд не встанет и не заработает. Ответные шлейфы ведут к дисплею и мотору, и их разъёмы должны совпадать с посадочными местами корпуса. Питание блока подаётся через разъём DC24V. Артикулы 6382159 и 6382193 — платы для перечисленных моделей.
Что учесть при замене
- Плату меняют при отказе циклов регенерации, зависании клапана на одном положении или отсутствии индикации при исправном питании DC24V.
- Перед заменой снимают питание блока управления и отключают шлейфы дисплея и мотора.
- При отказе электроники проверяют плату (датчик) положения вала Runxin и мотор — они работают в паре с контроллером.
- Новую плату ставят по артикулу под конкретную модель ряда F67, F71, F116 и F117: разъёмы и прошивка у других серий не совпадают.
Эксплуатация и ресурс
Плата работает при штатном питании блока управления в условиях рабочего давления 0.15–0.6 МПа и температуры воды 5–50 °C. Скачки напряжения, попадание влаги в корпус и перегрев ускоряют износ электроники; жёстких моточасов производитель не задаёт, и замену делают по фактическому отказу. Код ошибки E1 на дисплее указывает на проблему позиционирования, а символ -00- во время вращения мотора подтверждает переключение циклов; это помогает отличить отказ платы управления от неисправности других узлов блока.
Как подобрать плату управления клапанами RUNXIN
Плату берут под клапаны F67Q3, F71Q1, F116Q3, F117Q1 и F117Q3 — артикулы 6382159 и 6382193; у этой группы свои разъёмы и прошивка. Купить плату управления клапанами RUNXIN со склада в наличии — доставка по РФ.
