Напорный баллон Noyi 2472-4"-4" (верх/низ) — корпус фильтра с двумя отверстиями 4" для схемы с клапаном верхней или боковой посадки; загрузка, ДРС и клапан подбираются отдельно. Купить корпус фильтра 2472 со склада — исполнение «верх/низ», ёмкость 0,49 м³.
Noyi 2472-4"-4": расшифровка маркировки, размеры и характеристики корпуса фильтра

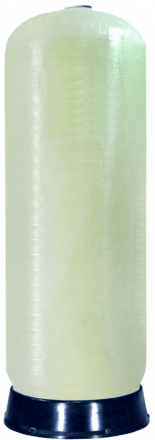

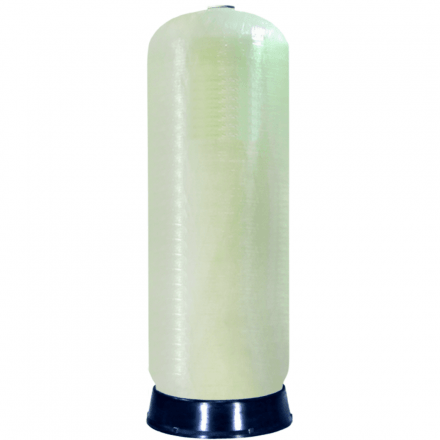

Типоразмер 2472 — условные дюймы 24"×72". Реальные размеры — 615×2090 мм, масса 62 кг. Исполнение «верх/низ» — два отверстия 4" с резьбой, сверху и снизу: колонна подходит под клапан верхней посадки и под клапан боковой посадки. Корпус композитный, трёхслойный: оболочка из полипропилена, слой полиэтилена, снаружи стекловолоконная намотка на эпоксидной смоле — FRP-корпус (стеклопластик) натурального цвета. Рабочее давление до 10,5 бар, вода 1–49 °С.
Объём 0,49 м³ (490 л) — рабочая ёмкость под загрузку. Корпус фильтра для воды Noyi 2472 — колонна для водоподготовки с выбором схемы посадки клапана.
Принцип работы и схемы подключения корпуса фильтра 2472
При верхней посадке собирают ДРС с водоподъёмной трубой: нижний распределитель, труба и верхний коллектор. Нижнее отверстие закрывают резьбовой заглушкой 4"; вода входит через верхнюю горловину, проходит слой загрузки и по трубе поднимается к клапану. При боковой посадке ДРС без трубы: верхний дистрибьютор и нижнее лучевое дренажно-распределительное устройство. Вода входит сверху и выходит через нижнюю ДРС, клапан устанавливают рядом с колонной на уровне взгляда. Промывку и регенерацию запускает управляющий клапан.
Вакуум внутри колонны недопустим. При расходе выше притока образуется разряжение, поэтому колонны 2472 и выше эксплуатируются только в паре с антивакуумным клапаном. Он впускает воздух при падении давления и защищает корпус от деформации. Насос или осмос с насосом после колонны — ещё один случай, когда клапан обязателен; в поставку он не включён.
Комплектация: что входит и что подобрать
Поставляется только корпус 2472. Отдельно подбираются:
- ДРС по выбранной схеме — с водоподъёмной трубой либо лучевой распределитель;
- управляющий клапан верхней или боковой посадки;
- фильтрующая загрузка по анализу воды;
- резьбовая заглушка 4" на нижнее отверстие при верхней посадке;
- антивакуумный клапан, байпас, арматура, манометр, дренажный шланг.
Инструкция — во вкладке «Инструкции» на странице товара.
Производительность и обратная промывка корпуса 2472
Расход фильтрации рассчитывают по формуле Q = A × v, где A — площадь сечения по диаметру 615 мм, v — скорость фильтрации. Сечение — около 0,297 м²; при скоростях 5, 10 и 15 м/ч это ориентировочно 1,49, 2,97 и 4,46 м³/ч в зависимости от загрузки. Обратная промывка поднимает слой снизу вверх, расширение 30–50 %; при 12–15 м/ч промывочный расход — примерно 3,6–4,5 м³/ч, дренаж обязан пропускать этот поток.
Применение и монтаж корпуса фильтра 2472
Засыпная колонна 2472 — основа напорного фильтра для дома с высоким потреблением или коммерческого объекта, на вводе из скважины либо водопровода. Монтаж строго вертикальный, на ровном прочном основании, со свободным пространством от 30 см вокруг; рядом предусматривают дренаж. Обвязку выполняют гибкими соединениями: высота баллона под давлением меняется. Гарантия производителя — 3 года для корпусов диаметром 21–63".
Как выбрать колонну для водоподготовки 2472: объём загрузки и производительность
Подбор по типоразмеру и объёму загрузки: у 2472 рабочая ёмкость 490 л. На выбор влияют пиковый расход и состав воды; схему считают по анализу. Купить Noyi 2472 — в наличии, доставка по России.
