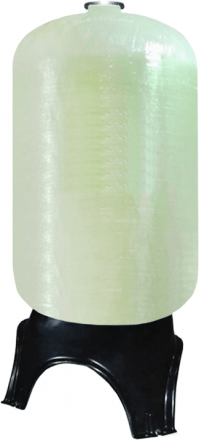

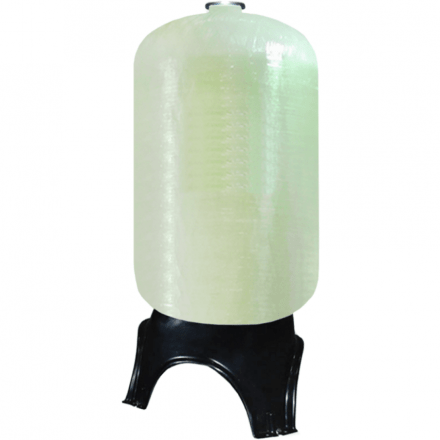

Для напорного засыпного фильтра на 715,5 л загрузки предназначен корпус фильтра Noyi 3072-4"-4" (верх/низ) — стеклопластиковый сосуд давления. ДРС, клапан и загрузка подбираются отдельно, под схему. Купить корпус фильтра 3072 в наличии на складе — баллон 767×2077 мм с резьбовыми отверстиями 4" сверху и снизу.
Noyi 3072-4"-4": расшифровка маркировки, размеры и характеристики корпуса фильтра
Маркировка 3072 читается как условные дюймы «диаметр × высота»: 30"×72". Фактические габариты корпуса — 767 мм в диаметре и 2077 мм в высоту, масса пустого баллона 90,3 кг. Присоединения 4"-4" (верх/низ) — резьбовые отверстия 4" сверху и снизу: колонна совместима и с клапаном верхней посадки, и с клапаном боковой посадки.
Рабочее давление — до 10,5 атм, давление на разрыв 42 бар, температура воды 1–49 °С. Стенка — трёхслойный композит: внутренний слой полипропилен, промежуточный полиэтилен и наружная стекловолоконная обмотка на эпоксидной смоле. Цвет натуральный — классический FRP-корпус (стеклопластик). Объём 0,72 м³ (715,5 л) — рабочая ёмкость под загрузку: часть пространства занимают днища, центральная труба и распределители.
Принцип работы и схемы подключения колонны 3072
Внутри корпуса монтируется дренажно-распределительная система: нижний распределитель собирает воду и отводит её из слоя, верхний распределяет входящий поток по сечению и защищает загрузку от каналов. Исполнение верх/низ позволяет собрать колонну по любой из двух схем. При клапане верхней посадки берут ДРС с водоподъёмной трубой, нижнее отверстие закрывают резьбовой заглушкой 4", а вход и выход воды организуют через верхнюю горловину: поток идёт сверху сквозь слой, собирается нижним распределителем и по трубе возвращается к клапану.
При клапане боковой посадки ДРС идёт без водоподъёмной трубы — верхний дистрибьютор и нижнее лучевое устройство: вода входит сверху и выходит через нижнее отверстие, а клапан размещают рядом с колонной на уровне взгляда. Режимы фильтрации, обратной промывки и регенерации переключает клапан.
Вакуум внутри колонны недопустим. Корпус 3072 эксплуатируется только в паре с антивакуумным клапаном: разряжение возникает, когда расход превышает приток — например, если после колонны стоит повысительный насос или осмос с насосом, вытягивающий воду. Клапан впускает воздух при падении давления и не даёт стенкам деформироваться; в комплект он не входит.
Комплектация: что входит и что подобрать для корпуса 3072
Поставляется только корпус фильтра 3072. Отдельно подбираются:
- ДРС по схеме клапана — с водоподъёмной трубой или без неё;
- управляющий клапан под присоединение 4";
- резьбовая заглушка 4" на нижнее отверстие при верхней посадке;
- фильтрующая загрузка по анализу воды;
- манометр, байпас, запорная арматура и дренажный шланг.
Инструкция — во вкладке «Инструкции» на странице товара.
Производительность и обратная промывка колонны 3072
Расход фильтрации считают по формуле Q = A × v, где A — площадь сечения баллона: для диаметра 767 мм это около 0,46 м². При скоростях 5, 10 и 15 м/ч получается ориентировочно 2,3, 4,6 и 6,9 м³/ч — точное значение зависит от загрузки. Обратная промывка идёт снизу вверх с расширением слоя на 30–50 %; при типовых скоростях 12–20 м/ч расход промывки — 5,5–9,2 м³/ч, и насос с дренажом должны пропускать такой поток.
Применение и монтаж корпуса фильтра 3072
Корпус фильтра для воды Noyi 3072 — основа напорного засыпного фильтра: он собирается в систему вместе с клапаном, ДРС и загрузкой на вводе из скважины или водопровода, либо заменяет старый корпус в действующей схеме. Это колонна для водоподготовки с большим объёмом загрузки — для домов с высоким потреблением и коммерческих объектов. Монтаж строго вертикальный, на ровное прочное основание: масса заполненного корпуса достигает сотен килограммов. Вокруг оставляют свободное пространство для обслуживания, рядом предусматривают дренаж достаточной пропускной способности и байпас. Обвязку выполняют гибкими соединениями — высота баллона под давлением меняется. Гарантия производителя — 3 года для корпусов диаметром 21–63".
Как выбрать колонну 3072: объём загрузки и производительность
Колонна 3072 рассчитана на 715,5 л загрузки; типоразмер подбирают по пиковому расходу, схему — по анализу воды. Купить Noyi 3072 со склада — с доставкой по России.
