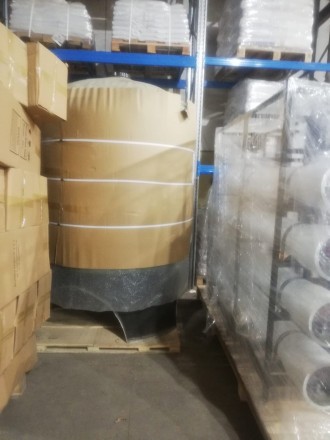

Корпус фильтра Noyi 6386-6"-6" фланец (верх/низ) — сосуд давления на 3296 л загрузки, который не очищает воду сам: ДРС, клапан и загрузку подбирают отдельно. Купить корпус фильтра 6386 со склада — баллон Ø1620×2480 мм с фланцами 6" сверху и снизу.
Noyi 6386-6"-6": расшифровка маркировки, размеры и характеристики корпуса фильтра
Типоразмер 6386 — условные дюймы «диаметр × высота»: 63"×86". Реальные размеры: диаметр 1620 мм, высота 2480 мм, масса 350 кг. Присоединения 6"-6" (верх/низ) — фланцевые отверстия 6" сверху и снизу под промышленную обвязку.
Рабочее давление до 10,5 атм, давление на разрыв 42 бар, вода 1–49 °С; корпус рассчитан на 100 000 циклов изменения давления. Материал — трёхслойный композит: полипропилен, полиэтилен и стекловолоконная обмотка на эпоксидной смоле — FRP-корпус (стеклопластик), цвет натуральный. Объём 3,3 м³ (3296 л) — рабочая ёмкость под загрузку: днища, труба и распределители занимают часть объёма.
Принцип работы и схемы подключения колонны 6386
Дренажно-распределительная система — нижний распределитель для сбора воды и дренажа слоя плюс верхний распределитель для равномерной раздачи потока; вместе они исключают каналы в загрузке. Для исполнения 6"-6" ДРС подбирается с фланцем 6". Вода входит сверху, проходит слой и выходит через нижнее отверстие; управляющий клапан размещают в обвязке рядом с баллоном, и он ведёт обратную промывку и регенерацию.
Вакуум внутри колонны недопустим: разряжение, возникающее при расходе больше притока, способно деформировать баллон. Корпус 6386 используется только в паре с антивакуумным клапаном — он впускает воздух при падении давления и выравнивает его внутри корпуса. Такой клапан обязателен, если после колонны работает повысительный насос или осмос с насосом; в комплект он не входит.
Комплектация: что входит и что подобрать для корпуса 6386
В комплекте — только корпус фильтра 6386. Отдельно подбираются:
- ДРС с фланцем 6" под схему обвязки;
- управляющий клапан и центральная труба;
- фильтрующая загрузка по анализу воды;
- ответные фланцы, байпас, запорная арматура, манометр, дренажный шланг.
Инструкция — во вкладке «Инструкции» на странице товара.
Производительность и обратная промывка колонны 6386
Расход фильтрации считают по формуле Q = A × v: площадь сечения баллона диаметром 1620 мм около 2,06 м². При скоростях 5, 10 и 15 м/ч это ориентировочно 10,3, 20,6 и 30,9 м³/ч — зависит от загрузки. Обратная промывка идёт снизу вверх с расширением слоя на 30–50 %; при 12–20 м/ч расход промывки — 24,7–41,2 м³/ч, дренаж обязан пропускать такой поток.
Применение и монтаж корпуса фильтра 6386
Корпус фильтра для воды Noyi 6386 — основа напорного засыпного фильтра на вводе из скважины или водопровода либо замена старого баллона; это колонна для водоподготовки с высоким водопотреблением. Установка вертикальная, на ровном прочном основании, с пространством от 30 см для обслуживания и дренажом рядом. Обвязка — гибкими соединениями: высота баллона под давлением меняется. Гарантия производителя — 3 года для корпусов диаметром 21–63".
Как выбрать колонну 6386: объём загрузки и производительность
Колонна 6386 подбирается под пиковый расход и состав воды: объём загрузки 3,3 м³, производительность — по площади сечения баллона (Q = A × v). Схему определяют по анализу воды. Со склада в наличии: купить Noyi 6386 с доставкой по РФ.
