Станция дозирования HC101/60L/dn25

Для задач, где важна точная дозировка жидкого реагента, станция дозирования/60L/dn25 — готовое решение с привязкой дозы к расходу воды. Купить эту станцию со склада в наличии можно вместе с монтажом в линию водоподготовки. В комплекте цифровой дозирующий насос, ёмкость на 60 литров и импульсный водосчётчик под dn25.

Станция дозирования HC101/60L/dn25: что это

Станция — узел водоподготовки, подающий в поток реагент в точной дозе — для коррекции pH, снижения коррозионной активности воды, ингибирования солей и промывки мембранных элементов. Благодаря пропорциональному дозированию концентрация реагента в линии не меняется вслед за водоразбором.

В комплектации — Aqua HC-серии (электромагнитный): производительность задаётся электронно, с точной настройкой дозы. Ёмкость реагента — 60 литров. Габариты: высота 595 мм, основание 465 × 465 мм; вес 18,3 кг; объём 0,144 м³. Присоединение к трубопроводу — dn25.

Принцип работы и пропорциональное дозирование: система дозирования

Такая установка дозирования реагентов держит дозу ровной при любом разборе: система дозирования работает от импульсов счётчика, а точное дозирование задаётся настройкой насоса. Импульсный счётчик стоит на магистрали, через него идёт вся вода. Счётчик выдаёт импульс за каждый литр, а насос отрабатывает его дозой реагента. Насос подаёт реагент из ёмкости в магистраль через клапан впрыска. Объём впрыска следует за расходом воды. Датчик уровня останавливает насос, как только бак опустеет.

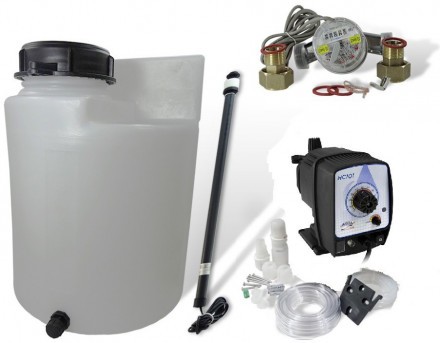

Устройство и комплектация: установка дозирования

Все элементы — модули дозирования одного комплекса: схема дозирования собрана так, что узел обслуживается без разбора магистрали.

• ZENNER счетчик DN25 с имп. выходом (1л/имп) в сборе — 1 шт.
• Цифровой дозирующий насос HC201 (10 л/ч, 10 бар) — 1 шт.
• Датчик уровня с кабелем 2 м. (для HC 1/2/3/4) BNC — 1 шт.
• Емкость дозирования 60л — 1 шт.

Ёмкость поставляется пустой — реагент заливают при запуске, подобрав по анализу воды.

Реагенты и задачи дозирования: схема дозирования

Схема подходит и под дозирование флокулянта, и под дозирование коагулянта: точное дозирование растворов настраивают по расходу.В линию подаются жидкие реагенты и рабочие растворы. Типовые направления: корректировка pH, снижение коррозионной активности воды, ингибирование солей, подача растворов для промывки мембранных элементов. По конкретной схеме могут добавляться и другие задачи — обеззараживание или коагуляция. Головка насоса выполнена из PVDF: подходит для гипохлорита натрия и агрессивных реагентов. Тип и дозу реагента подбирают по составу воды и задаче, а саму химию приобретают отдельно.

Эксплуатация и обслуживание: установка дозирования

Контролируют уровень реагента в баке и доливают его. Осматривают мембрану и клапаны, промывают клапан впрыска. Расход сверяют с показаниями импульсного счётчика. Обслуживание выполняют по инструкции производителя насоса. Так обслуживают узел дозирования и модули дозирования в составе системы дозирования.

Применение и монтаж: дозирование реагентов

Станция работает в составе линии водоподготовки, её ставят на ровную площадку. Водосчётчик ставят в месте, где он фиксирует весь расход. Место ввода реагента определяют по схеме. Питание — 220 В, под бак нужно устойчивое основание. Схему монтажа принимают по проекту водоподготовки. Так обслуживают узел дозирования и модули дозирования в составе системы дозирования.

Как выбрать станцию дозирования: точное дозирование

Подбор ведут по расходу воды, производительности дозирования и давлению в линии. Объём ёмкости берут из ряда 60, 100 или 200 литров — по частоте обслуживания. Присоединение берут по диаметру трубы, в которую встраивают станцию. Станция дозирования HC101 есть на складе — отправка по регионам России. Автоматизация дозирования снимает ручные операции: схема дозирования работает от импульсов счётчика. Купить её в наличии со склада можно с доставкой по России.
