Установка ионообменная Умягчитель DUPLEX VNS 3072 RS BS (схема DUPLEX): что это и для какой воды
Задача снять жёсткость воды решается ионообменной установкой 3072 — умягчающей колонной под воду из скважины, колодца или магистрали. Модель 3072 применяют для водоподготовки из индивидуального источника — скважины или колодца — и на вводе центрального водопровода. вес узла — около 1216 кг; ёмкость корпуса под засыпку — 2.83 м³; габариты: высота — 2230 мм, ширина — 2044 мм, глубина — 772 мм.
Принцип работы и регенерация смолы
В основе работы — ионный обмен: вода фильтруется через смолу, ионы жёсткости оседают в загрузке, а накипь больше не образуется на котле, бойлере и бытовой технике. Исчерпавшую ёмкость смолу восстанавливают регенерацией: насыщенный раствор соли из бака проходит через загрузку, возвращая ей рабочие свойства; затем идёт промывка в дренаж. Схема DUPLEX собрана из двух корпусов, соединённых параллельно: пока один корпус фильтрует, второй регенерируется или ждёт очереди, поэтому умягчение идёт непрерывно.

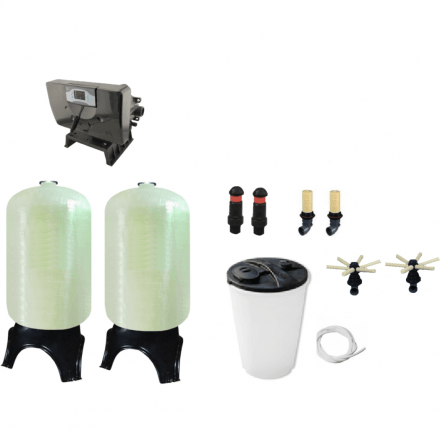

Устройство и комплектация
- Блок управления RUNXIN ТМ.F88А TWIN - умягчение, до 10 м3/ч — 1 шт;
- Солевой бак на 500 л (в сборе) — 1 шт;
- Трубка для реагентной линии 1/2" TUBE 12.5 mm — 4 шт;
- Корпус фильтра Noyi 3072-4"-4" (верх/низ) — 2 шт;
- Распред. система нижняя HD6600B с нижн. выход, 63мм для корпусов 30"-36" (для бок. посадки) — 2 шт;
- Распред. система верхняя H5671B 4" вход. 63 мм, для корпусов 14"-36" (для бок. посадки) — 2 шт;
Производитель оставляет за собой право при отгрузке заменить отдельные элементы на аналоги.
Загрузка (ионообменная смола) в комплект не входит — подбирается по анализу воды и засыпается при монтаже. Соль для регенерации приобретается отдельно.
Эксплуатация, регенерация и обслуживание
Клапан автоматический со счётчиком расхода: регенерация запускается по объёму пропущенной воды, что точнее отслеживает ресурс загрузки. Обслуживание сводится к доливу соли в бак, периодической промывке и взрыхлению смолы.
Продление ресурса смолы и предфильтрация
Отложения и мелкие взвеси мешают ионному обмену, поэтому перед ионообменной установкой ставят фильтр тонкой механической очистки — магистральный корпус с прозрачной колбой и картриджем механической очистки 10 мкм. Поддерживает ресурс смолы применение бактерицидного очистителя.
Применение и монтаж
Установку размещают вертикально на вводе после насоса или счётчика, для дренажа выводят отдельную линию, соль засыпают в бак. Предфильтрация перед ионообменной колонной продлевает срок службы смолы.
Как выбрать
Ориентир при выборе — расчётный расход и содержание железа и органики по анализу воды. Тип смолы подбирают под задачу — для умягчения это катионит. Купить умягчитель 3072 в наличии можно с отгрузкой по РФ.
Производитель оставляет за собой право при отгрузке комплекта произвести замену отдельных его элементов на аналоги.
| Тип корпуса | Смола, л | Гравий, кг |
| Корпус фильтра Noyi 0817-2,5" (верх) | 8 | 2 |
| Корпус фильтра Noyi 0835-2,5'' (верх) | 22 | 5 |
| Корпус фильтра Noyi 0844-2,5" (верх) | 25 | 6 |
| Корпус фильтра Noyi 1035-2,5" (верх) | 30 | 7 |
| Корпус фильтра Noyi 1044-2,5" (верх) | 37 | 7 |
| Корпус фильтра Noyi 1054-2,5" (верх) | 50 | 7 |
| Корпус фильтра Noyi 1252-2,5" (верх) | 65 | 10 |
| Корпус фильтра Noyi 1354-2,5" (верх) | 75 | 12 |
| Корпус фильтра Noyi 1465-4" (верх) | 100 | 15 |
| Корпус фильтра Noyi 1665-4" (верх) | 125 | 20 |
| Корпус фильтра Noyi 1865-4" (верх) | 175 | 30 |
| Корпус фильтра Noyi 1865-4" (верх/низ) | 175 | 30 |
| Корпус фильтра Noyi 2162 4" (верх/низ) | 200 | 50 |
| Корпус фильтра Noyi 2162-4" (верх) | 200 | 50 |
| Корпус фильтра Noyi 2472-4" (верх) | 275 | 75 |
| Корпус фильтра Noyi 2472-4" (верх/низ) | 275 | 75 |
| Корпус фильтра Noyi 3065 4" (верх/низ) | 375 | 125 |
| Корпус фильтра Noyi 3072 4" (верх/низ) | 450 | 150 |
| Корпус фильтра Noyi 3665 4" (верх/низ) | 625 | 175 |
| Корпус фильтра Noyi 3672 4" (верх/низ) | 650 | 200 |
| Корпус фильтра Noyi 4272-6'' фланец (верх/низ) | 950 | 275 |
| Корпус фильтра Noyi 4872-6'' фланец (верх/низ) | 1 225 | 375 |
| Корпус фильтра Noyi 6367 6" фланец (верх/низ) | 1 650 | 500 |
| Корпус фильтра Noyi 6386 6" фланец (верх/низ) | 2 245 | 700 |
