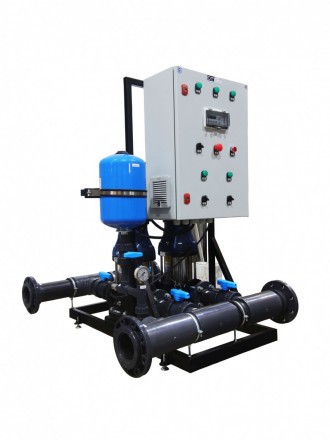

Насосная станция AWT Серия 3V - 3V2,5-24/71-35 (Н - 35-71 м; Q- 2,5-8 м3/ч; Р-4,5 кВт) — это автоматическая насосная станция водоснабжения с вертикальным исполнением. Модель работает там, где водяной насос должен сам держать давление в сети. Купить насосную станцию этой серии можно для дома, котельной и небольшого производственного объекта.
Насосная станция AWT 3V2,5-24/71-35: что это и для чего
Автоматическая насосная станция повышения давления собирается на базе многоступенчатого насоса серии V вертикальной компоновки. Такая компоновка занимает меньше места на площадке, а двигатель насоса и гидравлика собраны в один блок. Расход станции лежит в диапазоне 2,5-8 м³/ч, напор — номинал 35 м и максимальный 71 м, мощность двигателя — 4,5 кВт. Электропитание — 380 В, 50 Гц. Степень защиты — IP55. Материалы, контактирующие с водой: проточная часть насоса — сталь AISI 316, коллекторы — нПВХ, запорная арматура и обратный клапан — нПВХ или сталь.
Состав станции
В станцию входят насосный агрегат и коллекторы обвязки с запорной арматурой и обратным клапаном. Контактирующие с водой элементы: проточная часть насоса — сталь AISI 316, коллекторы — нПВХ, арматура и обратный клапан — нПВХ или сталь. Масса установки — около 100 кг, этот вес учитывают при подготовке основания и монтаже.
Принцип работы насосной станции и схема управления
Схема одиночная: одна рабочая станция на объект. При падении давления в сети автоматика запускает двигатель насоса, а при восстановлении давления и снижении водоразбора останавливает его. Так поддерживается заданный напор. Для объектов, где перерыв в подаче недопустим, собирают резервную схему 1+1, каскад или схему 2+1 с несколькими агрегатами на общий коллектор.
Технические характеристики 3V2,5-24/71-35
Насос: многоступенчатый, вертикальное исполнение, серия V. Расход Q — 2,5-8 м³/ч. Напор: номинал 35 м, максимальный 71 м. Мощность P — 4,5 кВт. Электропитание: 380 В, 50 Гц. Степень защиты: IP55. Материалы: AISI 316 (проточная часть), нПВХ (коллекторы), нПВХ и сталь (арматура, обратный клапан). Масса: около 100 кг.
Класс IP55 закрывает установку от пыли и водяных брызг, что важно в помещениях с повышенной влажностью. Рабочую точку по расходу и напору сверяют с характеристикой насоса; типовой рабочий диапазон подачи — от 2,5 до 8 м³/ч.
Применение и монтаж насосной станции 3V2,5-24/71-35
Насосная станция водоснабжения такого класса подаёт воду и держит давление на объектах с постоянным водоразбором. Станцию ставят в помещении с плюсовой температурой на ровном основании, обвязывают по входу и выходу и подключают к трёхфазной сети 380 В. Перед пуском систему заполняют водой; для обслуживания оставляют доступ к насосу и элементам обвязки. Требования к дренажу, подпитке и вентиляции помещения определяет проект и инструкция производителя.
Как выбрать насосную станцию 3V2,5-24/71-35 под задачу
Станцию подбирают по требуемому давлению и расходу системы, по схеме работы (одиночная, резерв 1+1, каскад) и по параметрам электросети. Мощность на валу здесь — 3,0 кВт, поэтому линию питания и защиту подбирают под этот ток. Если известно, какой напор и расход нужны в точке разбора, подбор сводится к сверке этих значений с характеристикой насоса.
Купить насосную станцию AWT 3V2,5-24/71-35 со склада в наличии — с доставкой по РФ.
