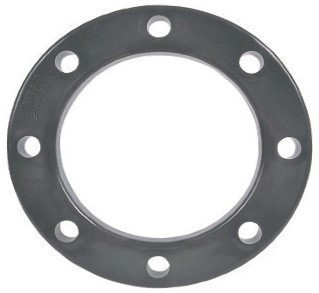

Фланец ПВХ d110 PN16 от Pimtas — в наличии на складе, доставка по РФ. Свободный фланец под бурт для разъёмного стыка с оборудованием через прокладку и болты.
Фланец ПВХ d110: назначение и где применяется
Фланец ПВХ 110 мм ставят на магистральные подключения водоподготовки: буртовый адаптер клеится на трубу, поверх надевается свободный фланец и стягивается с ответным фланцем прибора. Через бурт осевое усилие уходит на трубу, болты обжимают прокладку и держат давление. Фланец ПВХ 110 — ходовой присоединительный размер для входов и выходов промышленных колонн, умягчителей, магистральных фильтров и насосов. Материал — PVC-U (uPVC) бренда Pimtas, PN16.
Соединение и монтаж
Бурт клеевого ПВХ садят на трубу 110 мм: торец зачищают, обезжиривают, наносят клей для ПВХ на трубу и в раструб, вставляют с поворотом до упора и дают полимеризоваться. Далее фланец совмещают по отверстиям с ответным фланцем устройства, между ними кладут прокладку и тянут болтовые пары крест-накрест, без перетяга. Номинальное давление PN16 — 16 бар при +20 °C; с нагревом рабочее давление падает: деталь для холодной воды. После сборки — опрессовка.
Особенности
Фланец работает в паре с буртовым адаптером и на трубу напрямую не садится. Крупный размер 110 мм даёт тяжёлый узел: при монтаже деталь поддерживают, а разболтовку сверяют с ответным фланцем.
Совместимость и что учесть при сборке
- Фланец d110 — под ответный фланец оборудования того же размера.
- На трубу садится через бурт клеевого ПВХ, не напрямую.
- Для узла докупают прокладку под фланцевое соединение и болтовые пары.
- Материал с допуском WRAS/KIWA — для питьевой воды.
Эксплуатация и ресурс
PVC-U стоек к коррозии и химии, не зарастает; держит воду, растворы NaCl, гипохлорит, реагенты промывки. Ресурс — десятилетия.
Клеевого ПВХ фланец берут на узлах с частым обслуживанием: болты откручивают, узел выходит из стыка без резки трубы. Прокладку подбирают по среде и диаметру — от неё зависит герметичность, а не от усилия болтов. Уплотнительные поверхности держат чистыми, затяжку ведут равномерно и в несколько проходов.
Как подобрать фланец ПВХ
Берут по присоединительному размеру (110 мм) и по ответному фланцу оборудования. Купить фланец ПВХ d110 PN16 Pimtas со склада в наличии можно с доставкой по РФ.
