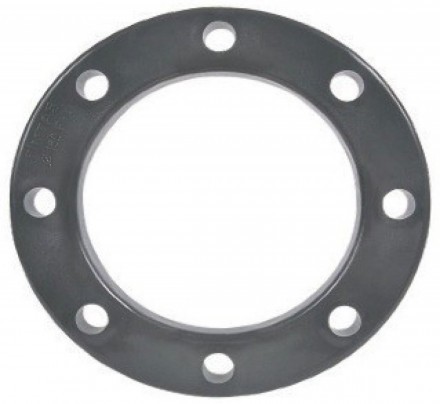

Фланец ПВХ d90 PN16 Pimtas — купить со склада в наличии, доставка по РФ. Свободный фланец под бурт для разъёмного присоединения к оборудованию через прокладку и болты.
Фланец ПВХ d90: назначение и где применяется
Фланец ПВХ 90 мм замыкает линию на прибор: буртовый адаптер садится на трубу, поверх него надевают свободный фланец и стягивают с ответным фланцем оборудования. Бурт фиксирует деталь на трубе, фланец прижимает прокладку и держит давление в стыке. Узел ставят на входах и выходах водоподготовительных установок, у магистральных фильтров, насосов и станций дозирования, где соединение регулярно разбирают при обслуживании. Материал — PVC-U (uPVC) бренда Pimtas, PN16.
Соединение и монтаж
Сначала клеевой ПВХ бурт приклеивают к трубе 90 мм и выдерживают на полимеризацию. Затем поверх бурта надевают фланец, между ним и ответным фланцем оборудования кладут прокладку, совмещают отверстия и стягивают болтовыми парами крест-накрест, ровно и без перетяга. Номинальное давление PN16 — 16 бар при +20 °C; с ростом температуры рабочее давление снижается: деталь на холодной воде. Узел после сборки испытывают опрессовкой.
Особенности
Фланец работает в паре с буртовым адаптером и на трубу напрямую не садится. Свободный фланец вращается вокруг бурта, поэтому разболтовку под ответный фланец совместить проще, чем у цельного.
Совместимость и что учесть при сборке
- Фланец d90 — под ответный фланец оборудования того же присоединительного размера.
- На трубу садится через бурт клеевого ПВХ.
- Для узла докупают прокладку под фланцевое соединение и болтовые пары.
- Материал имеет допуск WRAS/KIWA и подходит для питьевой воды.
Эксплуатация и ресурс
PVC-U не корродирует и не зарастает; держит воду, растворы солей, гипохлорит, реагенты промывки. Служит десятилетиями при корректной сборке.
Разъёмный узел удобен у приборов, которые периодически снимают на обслуживание: болты откручивают, и фланец вместе с буртом и трубой выходит из стыка. Перекос фланцев недопустим — он даёт неравномерное обжатие прокладки и течь. Затяжку ведут крест-накрест в несколько проходов, чтобы нагрузить весь контур равномерно.
Как подобрать фланец ПВХ
Смотрят на присоединительный размер (90 мм) и на ответный фланец оборудования. Купить свободный фланец ПВХ d90 PN16 Pimtas со склада в наличии можно с доставкой по РФ.
