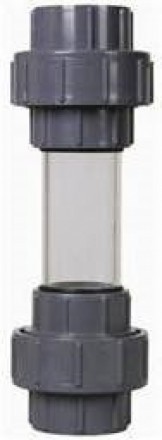

Смотровое окно с муфтами ПВХ d63 PN10 от Pimtas — в наличии на складе, доставка по РФ. Врезается в линию и даёт визуальный контроль потока и состояния среды без разборки участка.
Смотровое окно ПВХ d63: назначение и где применяется
Смотровое окно ставят в трубопровод, чтобы видеть поток и состояние среды, не разбирая участок. Оба конца здесь муфтовые и клеевые: по сути это муфта соединительная ПВХ, внутри которой закреплено прозрачное стекло. Через неё контролируют движение среды и появление взвеси — на дренаже, на подаче, на сервисных линиях. В системах водоподготовки окно помогает следить за состоянием магистралей и обвязки. Материал корпуса — PVC-U (uPVC) бренда Pimtas, номинальное давление PN10.
Соединение и монтаж
Оба конца клеевые, как у обычной муфты для труб ПВХ: труба входит в раструбы с двух сторон, посадка глухая и неразъёмная. Трубу режут ровно, зачищают и обезжиривают, клей для ПВХ наносят на трубу и внутрь раструба, вставляют до упора с лёгким поворотом. Склейка насухо недопустима. Узел собирают до установки — стекло не должно получать нагрузку от изгиба трубы. Номинальное давление PN10 — 10 бар при +20 °C; с ростом температуры рабочее давление снижается: деталь на холодной воде. После сборки узел испытывают опрессовкой.
Особенности
Даёт визуальный контроль потока без разборки участка. Стекло хрупкое — при монтаже его оберегают от ударов и изгиба, а на участке желательна опора. Если нужен разъёмный узел, берут муфту разборную ПВХ, здесь же стык глухой.
Совместимость и что учесть при сборке
- Оба конца — под ПВХ-трубу 63 мм того же стандарта.
- Для монтажа понадобится клей для ПВХ и средство для обезжиривания.
- Материал имеет допуск WRAS/KIWA и подходит для контакта с питьевой водой.
Эксплуатация и ресурс
PVC-U коррозионно и химически стойкий, не зарастает. Среды — вода, растворы солей, гипохлорит, реагенты промывки. При корректном монтаже служит десятилетиями; на открытом воздухе участок желательно притенять.
Как подобрать смотровое окно ПВХ
Смотрят на диаметр трубы (63 мм) и номинальное давление (PN10). Купить смотровое окно с муфтами ПВХ d63 PN10 Pimtas со склада в наличии можно с доставкой по РФ.
