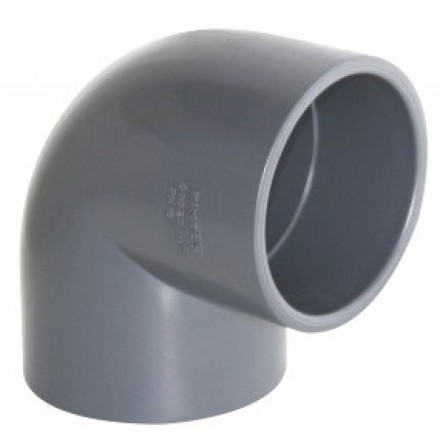

Угольник 90 ПВХ d20 PN16 от Pimtas — в наличии на складе, доставка по РФ. Клеевой отвод, поворачивающий трубопровод 20 мм на 90°.
Угольник ПВХ 90° d20: назначение и где применяется
Угольник меняет направление трубопровода на 90°: оба конца клеевые, раструб под клей. Отвод ПВХ ставят там, где линию надо развернуть под прямым углом, — при обходе препятствия, при переходе со стены на стену, при подводке к оборудованию. В обвязке контактных колонн и умягчителей, при подключении солевых баков и станций дозирования, на магистралях обратного осмоса и магистральных фильтров клеевой угольник формирует прямые углы контура. Материал — PVC-U (uPVC), бренд Pimtas, PN16.
Соединение и монтаж
Оба конца клеевые: труба входит в раструб до упора, посадка глухая и неразъёмная. Трубу режут ровно, зачищают и обезжиривают, клей для ПВХ наносят на трубу и в раструб, вставляют с лёгким поворотом. Склейка насухо недопустима — под давлением потечёт. После соединения деталь выдерживают на полимеризацию, не нагружая изгибом. Номинальное давление PN16 — 16 бар при +20 °C; с ростом температуры рабочее давление снижается: деталь на холодную воду. Узел после сборки испытывают опрессовкой.
Особенности
Угол 90°; отвод под клей с обеих сторон. Поворотный участок подпирают опорой, чтобы деталь не висела на трубе.
Совместимость и что учесть при сборке
- Оба конца под клей — труба ПВХ 20 мм.
- Из расходников — клей для ПВХ и обезжириватель.
- Допуск WRAS/KIWA: годен для питьевой воды.
Эксплуатация и ресурс
PVC-U стоек к коррозии, не зарастает; держит воду, растворы солей, гипохлорит, реагенты промывки. При корректной склейке служит десятилетиями; на открытом воздухе участок желательно притенять.
На повороте деталь ставят так, чтобы отвод не упирался в стену или соседний узел: зазор оставляют под монтажный ключ и под возможную замену участка. При обвязке нескольких магистралей угол поворота сверяют по месту — от этого зависит, ляжет ли труба ровно в проектную отметку. Когда прямой разворот не нужен, вместо этого берут отвод 45 градусов ПВХ. Крупные угольники (от 90 мм и выше) подпирают опорой: они не должны держать вес трубопровода на себе.
Как подобрать угольник ПВХ
Смотрят на диаметр (20 мм) и угол поворота (90°). Купить угольник 90 ПВХ d20 PN16 Pimtas со склада в наличии можно с доставкой по РФ.
