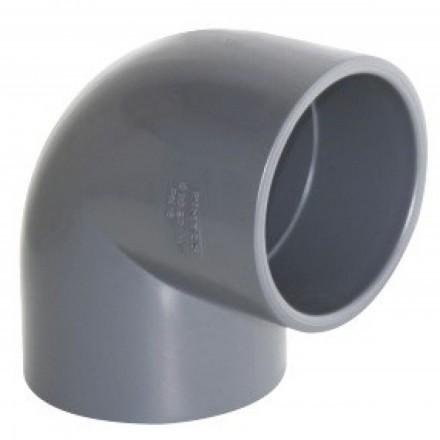

Угольник ПВХ d50 на 90° PN16 Pimtas — в наличии, отгрузка со склада, доставка по РФ. Клеевой отвод разворачивает трубу 50 мм на 90°.
Угольник ПВХ 90° d50 — назначение, монтаж, подбор
Угольник меняет направление трубопровода на 90°: оба конца клеевые, раструб под клей. Отвод ставят там, где линию надо развернуть под прямым углом, — при обходе препятствия, при переходе со стены на стену, при подводке к оборудованию. В обвязке контактных колонн и умягчителей, при подключении солевых баков и станций дозирования, на магистралях обратного осмоса и магистральных фильтров клеевой угольник формирует прямые углы контура. Материал — PVC-U (uPVC), бренд Pimtas, PN16.
Соединение и монтаж
Стык клеевой с двух сторон: труба садится в раструб до упора, соединение неразборное. Перед склейкой трубу режут под прямым углом, снимают заусенцы, обезжиривают обе поверхности; клей наносят на трубу и внутрь раструба, деталь вставляют с поворотом и держат до схватывания. Без клея собирать нельзя — такой стык течёт под давлением. Рабочее давление PN16 — 16 бар при +20 °C, с нагревом ниже: деталь для холодной воды. После полимеризации узел проверяют опрессовкой.
Особенности
Поворот на 90°; ходовой размер 50 мм. На изгибе желательна опора — сосредоточенная нагрузка на повороте самое слабое место узла.
Совместимость и что учесть при сборке
- Оба раструба — под трубу ПВХ 50 мм.
- Нужны клей для ПВХ и средство для обезжиривания.
- Материал с допуском WRAS/KIWA подходит для контакта с питьевой водой.
Эксплуатация и ресурс
PVC-U коррозионно и химически стойкий, не зарастает. Среды — вода, растворы солей, гипохлорит, реагенты промывки. Ресурс — десятилетия при верном монтаже.
На повороте деталь ставят так, чтобы отвод не упирался в стену или соседний узел: зазор оставляют под монтажный ключ и под возможную замену участка. На плавных обводах нередко ставят отвод 45 градусов ПВХ, а прямой угол оставляют для жёстких разворотов. При обвязке нескольких магистралей угол поворота сверяют по месту — от этого зависит, ляжет ли труба ровно в проектную отметку. Крупные угольники (от 90 мм и выше) подпирают опорой: они не должны держать вес трубопровода на себе.
Как подобрать отвод ПВХ
Берут по диаметру (50 мм) и углу поворота (90°). Купить отвод 90° ПВХ d50 PN16 Pimtas со склада в наличии можно с доставкой по РФ.
