Для очистки больших потоков применяют дисковый фильтр Дисковый фильтр (до 330 м³/ч) серии H. Промывка автоматическая, управляется по перепаду давления. Оборудование продаётся в наличии.
Дисковый фильтр (до 330 м³/ч): что это и для каких задач

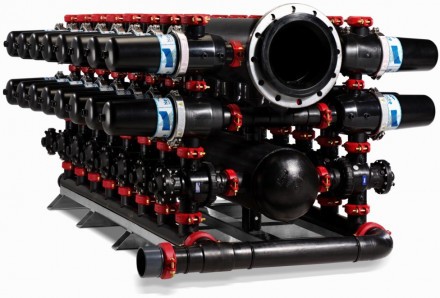

Дисковый фильтр (до 330 м³/ч) от AWT — высокопроизводительный дисковый фильтр механической очистки. Удаляются механические примеси размером от 500 до 5 мкм. Фильтр применяют для очистки воды хозяйственно-питьевого назначения как предочистку перед напорными фильтрами, ультрафильтрацией и обратным осмосом, для воды из открытых водоёмов, промывных вод фильтров осветления и обезжелезивания, оборотной технологической воды, промышленных и бытовых стоков, а также для полива. Ключевые параметры: производительность — до 330 м³/ч; фильтров в установке — 24; диаметр коллектора — 315 мм; масса 551 кг.
Принцип работы дискового фильтра
Вода проходит через кольцевые диски картриджа. Поверхности соседних дисков образуют микроканалы, размер которых задаёт тонкость фильтрации. Загрязнения задерживаются на входе откалиброванных отверстий, а очищенная вода собирается в центральной зоне и отводится через выходное соединение.
Крышка с циклонным эффектом направляет входной поток по касательной: массивные частицы под действием центробежной силы остаются на внешней части вихря и удаляются при промывке. Промывка полностью автоматическая и управляется по перепаду давления — она может идти без остановки процесса фильтрации.
Устройство и материалы Дисковый фильтр (до 330 м³/ч)
- основание с соединениями для подключения к трубопроводам
- крышка с циклонной чашей
- картридж с кольцевыми дисками (200–218 шт.)
- скоба с уплотнительным кольцом
- корпус из армированного стекловолокном полиамида
- элементы из нержавеющей стали AISI 304
Для фильтров солёной воды трубки очистки выполняются из ПВХ, а пружина — из стали AISI 316. Диски — не расходный материал, они меняются только при механическом разрушении.
Условия эксплуатации Дисковый фильтр (до 330 м³/ч)
Максимальное давление — 0,1–1,6 МПа. Поток воды на промывку — 32 м³/ч на пару фильтров. Время промывки — 7–15 с. Температура питающей воды — 5–60 °C, температура окружающей среды — 5–50 °C, относительная влажность воздуха — 45–60 %. Электропитание — 24 В.
Характеристики Дисковый фильтр (до 330 м³/ч)
- Фильтров в установке: 24
- Производительность: до 330 м³/ч
- Диаметр коллектора: 315 мм
- Габариты (Д×Ш×В): 1927х1666х1163 мм
- Масса: 551 кг
Тонкость фильтрации и подбор дисков
Тонкость фильтрации определяется типом кольцевых дисков: 500 и 400 мкм — грубая очистка; 300, 200 и 175 мкм — умеренная; 150, 125, 100, 75 и 50 мкм — тонкая; 20, 10 и 5 мкм — ультратонкая. Тип диска подбирают по размеру частиц, которые нужно задержать. Диски не являются расходным материалом, а срок их эксплуатации составляет не менее одного года в зависимости от качества исходной воды и абразивности частиц.
Монтаж, эксплуатация и обслуживание
Фильтры изготавливаются по блочно-модульному принципу, что упрощает ремонт и замену комплектующих. При количестве фильтров менее десяти применяют L-тип: фильтры располагаются вертикально и последовательно, клапаны работают при низком входном давлении. Промывка может быть последовательной или одновременной, допускается гидропневмопромывка и промывка водой из внешнего источника.
Обслуживание минимально: конструкция обеспечивает полную автоматизацию процесса фильтрации при минимальных энергозатратах и расходе воды на промывку.
Как выбрать дисковый фильтр
Фильтр подбирают по расходу воды, характеру и размеру загрязнений и требуемой тонкости фильтрации. Количество фильтров зависит от расхода и степени загрязнённости воды. Купить Дисковый фильтр (до 330 м³/ч) со склада в наличии — доставка по РФ.
