Запчасть Runxin плата расположения вала 6380016 — сменный узел блока управления, который возвращает клапанам F74A3 и F75A1 точный выход на циклы. Деталь определяет угловое положение вала механизма и передаёт данные контроллеру. Деталь поставляется со склада в наличии, доставка по РФ.

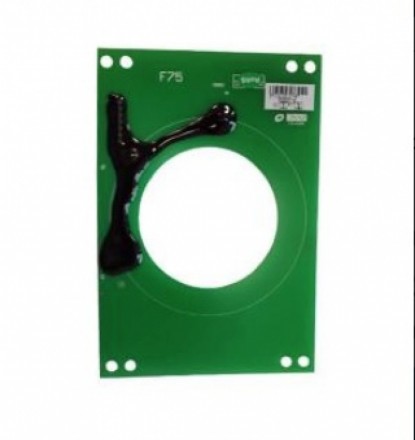

Плата расположения вала RUNXIN для клапанов F74A3/F75A1 (6380016): назначение и где стоит
Узел позиционирования определяет угловое положение вала механизма. По её сигналу контроллер понимает, в какой позиции находятся подвижный и неподвижный керамические диски, и вовремя останавливает мотор на нужном цикле — сервис, промывка, рассол, отмывка. При повреждении детали механизм теряет ориентацию, и клапан останавливается или встаёт не на тот порт; на дисплее это проявляется кодом ошибки E1. Артикул 6380016 относится к моделям F74A3 и F75A1. Деталь меняют при сбое позиционирования, когда мотор исправен, а клапан не выходит на нужное положение.
Совместимость с клапанами RUNXIN
Узел позиционирования 6380016 работает на клапанах RUNXIN F74A3 и F75A1. Платы RUNXIN не универсальны: различаются не только разъём, но и логика отсчёта положения под конкретный механизм, поэтому деталь от другой серии сюда не подойдёт. У F74A3 и F75A1 общий узел привода, поэтому датчик позиционирования у них один и тот же. Второй уровень сопряжения — шлейф к основной плате и посадочное место на валу; провод датчика идёт отдельной позицией.
Что учесть при замене
- Признаки износа: клапан встаёт не на тот порт, замирает посреди цикла, горит E1 при исправном моторе.
- Сопутствующие позиции: мотор, плата управления, провод датчика, уплотнения корпуса.
- Монтаж: снять питание блока, перекрыть воду на входе, отсоединить шлейф и разъём DC24V, совместить посадочные места.
- Подбор: деталь берут по модели клапана и артикулу RUNXIN 6380016 — артикулы разных серий не совпадают.
Эксплуатация и ресурс
Деталь работает при рабочем давлении 0.15–0.6 МПа и температуре воды 5–50 °C. Влага, скачки напряжения и перегрев корпуса ускоряют износ электроники; жёстких моточасов производитель не задаёт, и замену делают по факту отказа. Символ «-00-» на дисплее появляется при вращении мотора, а код E1 — при сбое позиционирования; по этим признакам отличают отказ детали от отказа основной платы.
Как подобрать плату расположения вала RUNXIN
Деталь берут под клапаны F74A3 и F75A1 и артикул RUNXIN 6380016 — разъём и посадочное место на валу у неё свои. Купить плату расположения вала Runxin со склада в наличии — доставка по РФ.
