Запчасть Runxin плата расположения вала 6380009 — сменный узел блока управления, который возвращает клапану TMF71B1 точное позиционирование вала. Деталь отслеживает угол механизма и передаёт сигнал контроллеру. Деталь поставляется со склада в наличии, доставка по РФ.

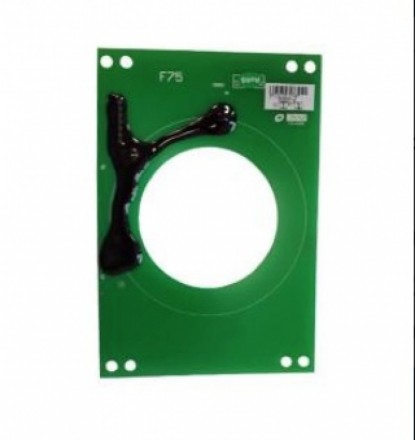

Плата расположения вала RUNXIN для клапана TMF71B1 (6380009): назначение и где стоит
Узел позиционирования определяет угловое положение вала внутри блока управления клапана RUNXIN TMF71B1. Мотор привода вращает подвижный керамический диск, а деталь непрерывно считывает угол и сообщает контроллеру, на каком цикле стоит механизм. По этому сигналу электроника останавливает вал точно на нужном порту. Когда узел повреждён, переключение уходит мимо позиции: клапан встаёт не на тот порт, зависает или останавливается, а дисплей выдаёт вспышку кода ошибки E1. Артикул 6380009 закрывает исполнение TMF71B1, поэтому замену делают, когда позиционирование сбилось, а мотор и питание DC24V остаются в порядке.
Совместимость с клапанами RUNXIN
Узел позиционирования 6380009 служит клапану RUNXIN TMF71B1. У этого исполнения своё посадочное место детали и свой разъём в блоке управления, поэтому плата от другой серии на TMF71B1 не встанет и корректного сигнала не даст. Она работает в связке с мотором и основной платой: мотор отрабатывает переключение, а узел подтверждает контроллеру, что вал дошёл до нужного угла. Питание узла подаётся через разъём DC24V, и окисленный контакт так же нарушает сигнал, как и отказ самой платы. Провод датчика при этом идёт отдельной позицией, что учитывают при диагностике.
Что учесть при замене
- Признаки износа: клапан встаёт не на тот порт, зависает посреди цикла, горит E1 при исправном моторе.
- Сопутствующие позиции: мотор, плата управления, провод датчика, уплотнения корпуса.
- Монтаж: снять питание блока, перекрыть воду на входе, отсоединить шлейф и разъём DC24V, совместить посадочные места.
- Подбор: деталь берут по модели клапана и артикулу RUNXIN 6380009 — артикулы разных серий не совпадают.
Эксплуатация и ресурс
Деталь работает при давлении в линии 0.15–0.6 МПа и температуре воды 5–50 °C. Влага внутри корпуса, перегрев, скачки напряжения и перетянутый шлейф ускоряют износ и приводят к ложным срабатываниям. Жёстких моточасов производитель не публикует, и замену делают по факту сбоя позиционирования. Регулярное ТО и чистые разъёмы продлевают срок службы датчика. Проверить состояние узла помогает надпись «-00-» на экране во время переключения — она подтверждает, что мотор отрабатывает цикл.
Как подобрать плату расположения вала RUNXIN
Деталь берут под клапан TMF71B1 и артикул RUNXIN 6380009 — совместимость по разъёму и посадочному месту этого исполнения обязательна. Купить плату расположения вала Runxin со склада в наличии — доставка по РФ.
