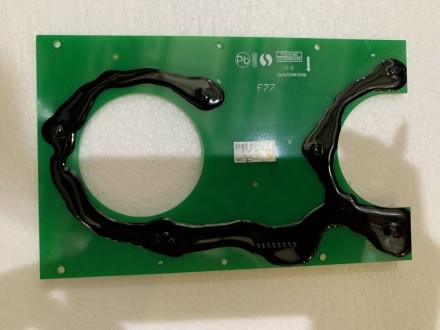

Плата расположения вала 6380017 — сменный узел блока управления RUNXIN, который возвращает клапану TMF77 точное позиционирование. Деталь определяет угловое положение вала механизма и подаёт сигнал на контроллер. Деталь поставляется со склада в наличии, доставка по РФ.
Плата расположения вала RUNXIN для клапана TMF77 (6380017): назначение и где стоит
Узел позиционирования следит за угловым положением вала в блоке управления клапана RUNXIN. По её сигналу контроллер понимает, на каком порту стоит механизм, и даёт мотору команду довернуть вал точно по циклу. Если деталь повреждена, привод теряет ориентир: клапан встаёт не на тот порт, останавливается посреди переключения или замирает на одном положении, хотя мотор исправен. Артикул 6380017 обслуживает клапан TMF77 — исполнение, где управление построено на паре «мотор — датчик положения». Меняют деталь, когда циклы перестали совпадать с заданными, а на дисплее появляется вспышка кода ошибки E1.
Совместимость с клапанами RUNXIN
Узел позиционирования 6380017 служит клапану RUNXIN TMF77. Сигнал и ответный провод уходят в блок управления, где крепление и разъём совпадают с посадочным местом этой модели. У клапанов RUNXIN разных серий различаются и форма разъёма, и расположение детали относительно вала, поэтому плата от другой серии на TMF77 не встанет и не даст корректного сигнала. Она работает в паре с мотором и основной платой: пока мотор вращает керамические диски, узел постоянно считывает угол и подтверждает контроллеру, что цикл отработан. Провод датчика идёт отдельной позицией, поэтому при обрыве шлейфа клапана сигнал пропадает так же, как при отказе самой платы.
Что учесть при замене
- Признаки износа: клапан встаёт не на тот порт, останавливается на середине цикла, горит E1 при исправном моторе.
- Сопутствующие позиции: мотор, плата управления, провод датчика, уплотнения корпуса.
- Монтаж: снять питание блока, перекрыть воду на входе, отсоединить шлейф и разъём DC24V, совместить посадочные места.
- Подбор: деталь берут по модели клапана и артикулу RUNXIN 6380017 — артикулы разных серий не совпадают.
Эксплуатация и ресурс
Деталь работает при давлении в линии 0.15–0.6 МПа и температуре воды 5–50 °C. Износ ускоряют влага внутри корпуса, перегрев и скачки напряжения, а окисленные контакты и перетянутый шлейф дают ложный сигнал. Жёстких нормативов по моточасам производитель не публикует, и замену делают по факту сбоя позиционирования. Регулярное ТО клапана, чистые разъёмы и плавная работа привода продлевают срок службы детали. Ориентир при диагностике — вспышка E1 на дисплее и символ «-00-» во время вращения мотора.
Как подобрать плату расположения вала RUNXIN
Деталь берут под клапан TMF77 и артикул RUNXIN 6380017 — совместимость по разъёму и посадочному месту этой модели обязательна. Купить плату расположения вала Runxin со склада в наличии — доставка по РФ.
