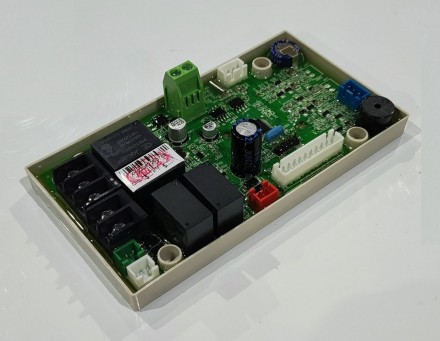

Плата управления клапанами RUNXIN (артикул 6382017) для клапана F73A Twin — сменный контроллер блока управления. Дуальное исполнение ведёт два корпуса поочерёдно, поэтому логика платы рассчитана на работу пары колонн: один корпус в сервисе, второй на регенерации. Деталь возвращает блоку циклы регенерации после отказа электроники и ставится вместо вышедшей из строя.
Плата управления клапанами RUNXIN для F73A Twin (6382017): назначение и где стоит
Плата управления RUNXIN — центральный узел автоматического блока. Она отсчитывает циклы регенерации и раздаёт сигналы на плату ЖК-дисплея и мотор привода: мотор по её команде отрабатывает нужную позицию, а на экран выводится текущий режим и остаток объёма. Артикул 6382017 привязан к клапану F73A Twin — дуальному исполнению, которое поочерёдно обслуживает два корпуса, поэтому контроллер учитывает работу пары колонн. Плату ставят, когда клапан зависает на одном положении или дисплей молчит при исправном питании.
Совместимость с клапанами RUNXIN
Плата 6382017 служит клапану управления RUNXIN F73A Twin. Это исполнение ведёт два корпуса в противофазе: пока один в сервисе, второй регенерируется, и переключение между ними отсчитывает контроллер. Платы RUNXIN не взаимозаменяемы — различается и разъём, и прошивка под конкретный тип привода, дисплея и логику работы, поэтому плата от одиночного клапана F63 или F67 на F73A Twin не встанет и не заработает корректно. Ответные шлейфы ведут к дисплею и мотору, а питание подаётся через разъём DC24V. Артикул 6382017 — плата под пару корпусов F73A Twin.
Что учесть при замене
- Плату меняют при отказе циклов регенерации, зависании клапана на одном положении или отсутствии индикации при исправном питании DC24V.
- Перед заменой снимают питание блока управления и отключают шлейфы дисплея и мотора.
- При отказе электроники проверяют плату (датчик) положения вала Runxin и мотор — они работают в паре с контроллером.
- Новую плату ставят по артикулу 6382017: разъёмы и прошивка у одиночных серий не совпадают.
Эксплуатация и ресурс
Плата работает при штатном питании блока через разъём DC24V. Скачки напряжения, влага в корпусе и перегрев ускоряют износ электроники; жёстких моточасов производитель не задаёт, и замену делают по фактическому отказу. Диагностический ориентир — код ошибки E1 на дисплее указывает на проблему позиционирования, а во время вращения мотора экран показывает -00-. Это помогает отличить отказ платы управления от отказа платы расположения вала. Регулярное ТО клапана и чистые разъёмы продлевают срок службы блока.
Как подобрать плату управления клапанами RUNXIN
Плату берут под клапан F73A Twin — артикул 6382017; у этого исполнения своя логика работы двух корпусов. Купить плату управления клапанами RUNXIN со склада в наличии — доставка по РФ.
