Корпус фильтра Noyi 1354-2,5" (верх) — напорный сосуд давления на 105,3 л рабочей ёмкости: загрузку, ДРС и клапан подбирают отдельно. Купить корпус фильтра 1354 со склада — баллон 1354 с горловиной 2,5" и монолитным дном для сборки напорного засыпного фильтра.
Noyi 1354-2,5": расшифровка маркировки, размеры и характеристики корпуса фильтра

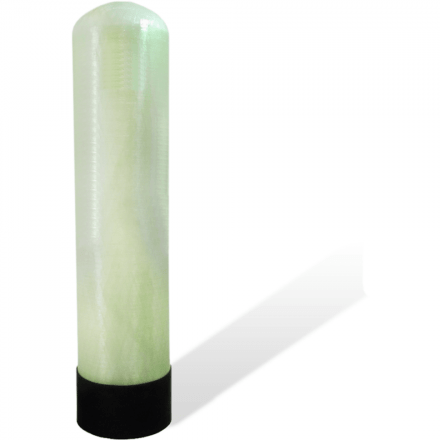

Типоразмер 1354 читается как 13"×54" — условные дюймы «диаметр × высота». Реальные габариты корпуса — 335×1375 мм, масса пустого баллона 12,5 кг. Присоединение 2,5"-0: горловина одна, верхняя, под управляющий клапан; снизу отверстия нет, дно монолитное, поэтому заглушка не нужна. Материал — полиэтилен со стекловолоконным армированием, цвет жёлтый; это композитный FRP-корпус (стеклопластик) трёхслойной конструкции с внутренней оболочкой из полипропилена. Рабочее давление до 10 бар, температура воды 1–49 °С.
Объём 105,3 л — рабочая ёмкость под загрузку, а не геометрический объём цилиндра: часть пространства занимают днища, водоподъёмная труба и распределители. Корпус фильтра для воды Noyi 1354 — типовая засыпная колонна для водоподготовки на вводе в дом, совместимая со стандартным клапаном верхней посадки.
Принцип работы и схемы подключения корпуса фильтра 1354
Внутри корпуса работает дренажно-распределительная система: нижний распределитель равномерно собирает воду и отводит её из слоя, верхний распределяет входящий поток по сечению и защищает загрузку от каналов. Вода через клапан идёт сверху вниз сквозь загрузку, собирается нижним распределителем и поднимается по водоподъёмной трубе к клапану. ДРС подбирают строго под баллон 1354 и схему посадки.
Вакуум внутри колонны недопустим. Повысительный насос или осмос с насосом после колонны вытягивает воду из колонны, понижая давление внутри корпуса. В такой схеме обязателен антивакуумный клапан: он впускает воздух при разрежении и не даёт баллону деформироваться. Клапан докупается отдельно, в поставку не включён.
Комплектация: что входит и что подобрать
Поставляется только корпус 1354. Отдельно подбираются:
- ДРС по схеме клапана — нижний распределитель и водоподъёмная труба;
- управляющий клапан под горловину 2,5";
- фильтрующая загрузка по анализу воды;
- байпас, запорная арматура, манометр и дренажный шланг.
Нижнего отверстия у этого исполнения нет, заглушка не требуется. Инструкция — во вкладке «Инструкции» на странице товара.
Производительность и обратная промывка корпуса 1354
Производительность корпуса оценивают по формуле Q = A × v: A — площадь сечения по диаметру баллона, v — скорость фильтрации. Для 1354 при диаметре 335 мм площадь — около 0,088 м², и при скоростях 5, 10 и 15 м/ч получается ориентировочно 0,44, 0,88 и 1,32 м³/ч в зависимости от загрузки. Обратная промывка поднимает слой снизу вверх, расширение 30–50 %; при 12–15 м/ч промывочный расход — примерно 1,1–1,3 м³/ч, дренаж и насос должны его пропускать.
Применение и монтаж корпуса фильтра 1354
Засыпная колонна 1354 — основа напорного фильтра на вводе из скважины или водопровода: корпус плюс клапан, ДРС и загрузка, либо замена баллона в действующей системе. Устанавливают корпус строго вертикально на ровное прочное основание — масса заполненной колонны превышает сотню килограммов. Вокруг оставляют свободное пространство не менее 30 см для обслуживания, рядом предусматривают дренаж. Обвязку выполняют гибкими соединениями: высота баллона под давлением меняется. Гарантия производителя — 5 лет для корпусов диаметром до 18".
Как выбрать колонну 1354: объём загрузки и производительность
Типоразмер и объём загрузки выбирают по пиковому расходу и составу воды: у 1354 рабочая ёмкость 105,3 л. Схему очистки считают по анализу воды. Купить Noyi 1354 — в наличии, доставка по России.
