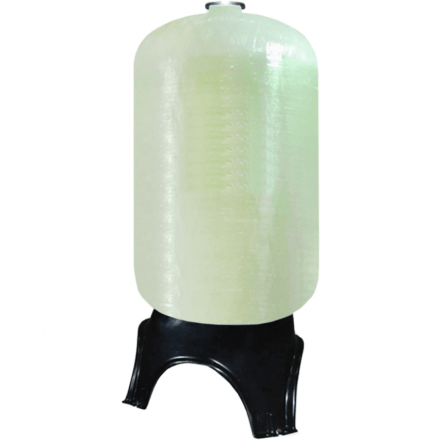

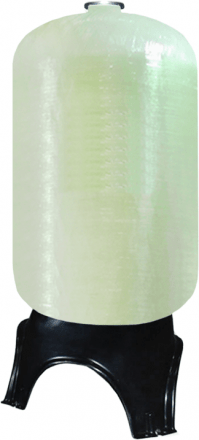

Корпус фильтра Noyi 3065-4"-4" (верх/низ) — напорный сосуд давления на 632 л: баллон держит герметичный объём под давлением, а ДРС, клапан и загрузку подбирают под задачу отдельно. Купить корпус фильтра 3065 в наличии со склада — стеклопластиковый баллон 767×1897 мм с присоединениями 4"-4".
Noyi 3065-4"-4": расшифровка маркировки, размеры и характеристики корпуса фильтра
Типоразмер 3065 расшифровывается как условные дюймы «диаметр × высота»: 30"×65". Реальные размеры — 767 мм в диаметре и 1897 мм в высоту, масса пустого корпуса 90,3 кг. Присоединения верх/низ: резьбовые отверстия 4" сверху и снизу, поэтому колонна принимает и клапан верхней посадки, и клапан боковой посадки.
Рабочее давление — до 10,5 атм, температура воды 1–49 °С. Стенка — трёхслойный композит: полипропилен, полиэтилен и стекловолоконная обмотка на эпоксидной смоле, цвет натуральный — это FRP-корпус (стеклопластик), устойчивый к коррозии. Объём 0,63 м³ (632 л) — рабочая ёмкость под загрузку: днища, труба и распределители уменьшают полезный объём относительно геометрического.
Принцип работы и схемы подключения колонны 3065
Дренажно-распределительная система состоит из двух элементов: нижний распределитель равномерно собирает воду и служит дренажом слоя, верхний раздаёт поток по сечению и не даёт образоваться каналам в загрузке. Исполнение 4"-4" (верх/низ) допускает обе схемы сборки. С клапаном верхней посадки применяют ДРС с водоподъёмной трубой: нижнее отверстие закрывают резьбовой заглушкой 4", вода входит и выходит через верхнюю горловину, проходит слой сверху вниз и поднимается по трубе к клапану.
С клапаном боковой посадки ДРС обходится без трубы — верхний дистрибьютор и нижнее лучевое устройство: поток входит сверху и покидает корпус через нижнее отверстие, клапан ставят на уровне взгляда рядом с колонной. Переключение фильтрации, промывки и регенерации выполняет клапан.
Вакуум внутри колонны недопустим: при разряжении стенки баллона могут деформироваться. Антивакуумный клапан обязателен, если после колонны работает повысительный насос или осмос с насосом, вытягивающий воду из системы. Корпус 3065 — только в паре с таким клапаном: разряжение возникает, когда расход превышает приток, а клапан впускает воздух и выравнивает давление. В комплект антивакуумный клапан не входит.
Комплектация: что входит и что подобрать для корпуса 3065
В комплекте — только корпус фильтра 3065. Отдельно подбираются:
- ДРС по схеме клапана — с водоподъёмной трубой или без неё;
- управляющий клапан под присоединение 4";
- резьбовая заглушка 4" на нижнее отверстие при верхней посадке;
- фильтрующая загрузка по результатам анализа воды;
- байпас, запорная арматура, манометр и дренажный шланг.
Инструкция — во вкладке «Инструкции» на странице товара.
Производительность и обратная промывка колонны 3065
Производительность оценивают по формуле Q = A × v: площадь сечения баллона диаметром 767 мм составляет около 0,46 м². При скоростях 5, 10 и 15 м/ч расход равен ориентировочно 2,3, 4,6 и 6,9 м³/ч — итог зависит от типа загрузки. Обратная промывка идёт снизу вверх и расширяет слой на 30–50 %; при 12–20 м/ч требуется поток 5,5–9,2 м³/ч, который должны обеспечивать насос и дренаж.
Применение и монтаж корпуса фильтра 3065
Корпус фильтра для воды Noyi 3065 — основа напорного засыпного фильтра на вводе из скважины или водопровода и вариант замены баллона в существующей системе; это колонна для водоподготовки, рассчитанная на высокое потребление. Устанавливают корпус строго вертикально на ровное прочное основание: масса заполненной колонны — сотни килограммов. Вокруг оставляют свободное пространство для обслуживания, рядом — дренаж достаточной пропускной способности и байпас. Обвязку делают гибкими соединениями: высота баллона под давлением меняется. Гарантия производителя — 3 года для корпусов диаметром 21–63".
Как выбрать колонну 3065: объём загрузки и производительность
Колонна 3065 — выбор под объём загрузки и пиковый расход: рабочая ёмкость 632 л. Состав воды и схему очистки определяют по анализу. Купить Noyi 3065 в наличии на складе — с доставкой по РФ.
