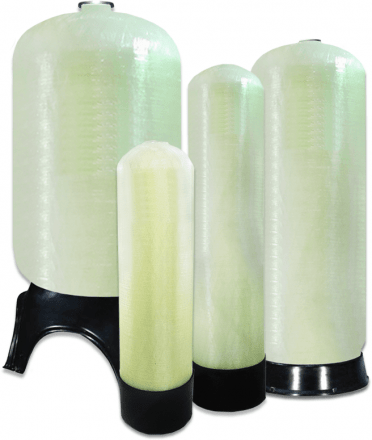

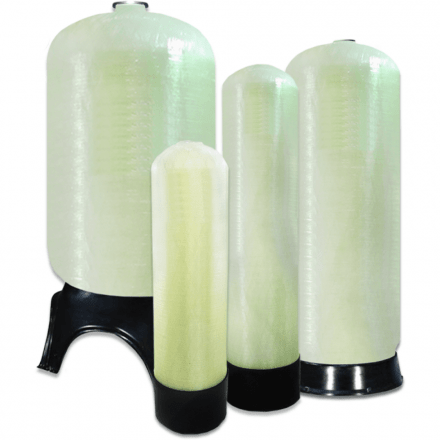

Фланцевый баллон Noyi 4872-6"-6" (верх/низ) — корпус фильтра для воды объёмом 1890 л: сосуд давления, который комплектуется отдельно: ДРС, клапан и загрузку подбирают под схему. Купить корпус фильтра 4872 в наличии со склада — корпус Ø1220×2270 мм с фланцевыми присоединениями 6".
Noyi 4872-6"-6": расшифровка маркировки, размеры и характеристики корпуса фильтра
Типоразмер 4872 расшифровывается как условные дюймы «диаметр × высота»: 48"×72". Реальные размеры: диаметр 1220 мм, высота 2270 мм, масса 200 кг. Присоединения 6"-6" (верх/низ) — фланцевые отверстия 6" сверху и снизу под промышленную обвязку.
Рабочее давление до 10,5 атм, давление на разрыв 42 бар, вода 1–49 °С. Материал — трёхслойный композит: полипропилен, полиэтилен и стекловолоконная обмотка на эпоксидной смоле, цвет натуральный — FRP-корпус (стеклопластик). Объём 1,89 м³ (1890 л) — рабочая ёмкость под загрузку: днища, центральная труба и распределители уменьшают полезный объём.
Принцип работы и схемы подключения колонны 4872
Дренажно-распределительная система обеспечивает равномерное движение воды: нижний распределитель собирает отфильтрованный поток и отводит его из слоя, верхний распределяет воду по сечению и защищает от каналов. Для исполнения 6"-6" ДРС подбирается с фланцем 6". Вода идёт сверху вниз через загрузку и выходит через нижнее отверстие; клапан в обвязке рядом с колонной управляет промывкой и регенерацией.
Вакуум внутри колонны недопустим. Корпус 4872 работает только в паре с антивакуумным клапаном: разряжение, когда расход превышает приток, возникает при повысительном насосе или осмосе с насосом после колонны. Клапан впускает воздух при падении давления и не даёт баллону деформироваться; в комплект он не входит.
Комплектация: что входит и что подобрать для корпуса 4872
В комплекте — только корпус фильтра 4872. Отдельно подбираются:
- ДРС с фланцем 6" под схему подключения;
- управляющий клапан и центральная труба;
- фильтрующая загрузка по анализу воды;
- ответные фланцы, байпас, запорная арматура, манометр и дренажный шланг.
Инструкция — во вкладке «Инструкции» на странице товара.
Производительность и обратная промывка колонны 4872
Расход считают по формуле Q = A × v: при диаметре 1220 мм площадь сечения около 1,17 м². При скоростях 5, 10 и 15 м/ч это ориентировочно 5,8, 11,7 и 17,5 м³/ч — зависит от загрузки. Обратная промывка снизу вверх расширяет слой на 30–50 %; при 12–20 м/ч требуется поток 14,0–23,4 м³/ч, такой расход должен выдерживать дренаж.
Применение и монтаж корпуса фильтра 4872
Корпус фильтра для воды Noyi 4872 — основа напорного засыпного фильтра на вводах из скважины и водопровода либо замена старого баллона; это колонна для водоподготовки с высоким водопотреблением. Установка вертикальная, на ровном прочном основании; вокруг — свободное пространство для обслуживания, рядом — дренаж достаточной пропускной способности и байпас. Обвязку выполняют гибкими соединениями: высота баллона под давлением меняется. Гарантия производителя — 3 года для корпусов диаметром 21–63".
Как выбрать колонну 4872: объём загрузки и производительность
Колонна 4872 — выбор под объём загрузки 1890 л и пиковый расход; схему и загрузку определяют по анализу воды. В наличии на складе — купить Noyi 4872 с доставкой по РФ.
