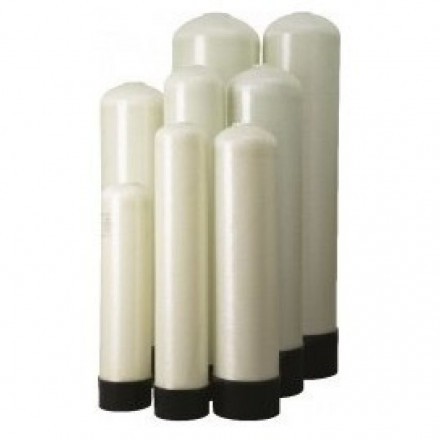

Крупногабаритный корпус фильтра Noyi 6367-6"-6" фланец (верх/низ) — стеклопластиковый баллон на 2623 л загрузки. Комплектуется отдельно: ДРС с фланцем 6", клапан и загрузка подбираются под схему. Купить корпус фильтра 6367 в наличии на складе — корпус Ø1620×2050 мм.
Noyi 6367-6"-6": расшифровка маркировки, размеры и характеристики корпуса фильтра
Маркировка 6367 — условные дюймы «диаметр × высота»: 63"×67". Фактические габариты: диаметр 1620 мм, высота 2050 мм, масса 350 кг. Присоединения 6"-6" (верх/низ) — фланцевые отверстия 6" сверху и снизу под промышленную обвязку.
Рабочее давление до 10,5 атм, давление на разрыв 42 бар, температура воды 1–49 °С. Конструкция стенки — трёхслойный композит: полипропилен, полиэтилен и стекловолоконная оболочка на эпоксидной смоле; цвет натуральный, это FRP-корпус (стеклопластик). Объём 2,62 м³ (2623 л) — рабочая ёмкость под загрузку, а не геометрический объём цилиндра.
Принцип работы и схемы подключения колонны 6367
Внутри корпуса монтируется дренажно-распределительная система: нижний распределитель собирает воду после слоя и служит дренажом, верхний раздаёт входящий поток и предотвращает образование каналов. Фланцевые отверстия 6" сверху и снизу подключаются к промышленной обвязке; ДРС подбирается с фланцем 6". Поток проходит слой сверху вниз и уходит через нижнее отверстие, а клапан в обвязке рядом с корпусом переключает режимы фильтрации, промывки и регенерации.
Вакуум внутри колонны недопустим: разряжение опасно для стенок баллона. Корпус 6367 эксплуатируется только в паре с антивакуумным клапаном, впускающим воздух при падении давления. Разряжение возникает при расходе выше притока — например, когда после колонны работает повысительный насос или осмос с насосом. Клапан в комплект не входит и докупается отдельно.
Комплектация: что входит и что подобрать для корпуса 6367
Поставляется только корпус фильтра 6367. Отдельно подбираются:
- ДРС с фланцем 6" под схему обвязки;
- управляющий клапан и центральная труба;
- фильтрующая загрузка по анализу воды;
- ответные фланцы, байпас, запорная арматура, манометр, дренажный шланг.
Инструкция — во вкладке «Инструкции» на странице товара.
Производительность и обратная промывка колонны 6367
Производительность оценивают по формуле Q = A × v: для диаметра 1620 мм площадь сечения около 2,06 м². При скоростях 5, 10 и 15 м/ч расход — ориентировочно 10,3, 20,6 и 30,9 м³/ч (зависит от загрузки). Обратная промывка снизу вверх расширяет слой на 30–50 %; при 12–20 м/ч это 24,7–41,2 м³/ч, насос и дренаж должны обеспечивать такой поток.
Применение и монтаж корпуса фильтра 6367
Корпус фильтра для воды Noyi 6367 — компонент напорного засыпного фильтра: корпус, клапан, ДРС и загрузка образуют напорный засыпной фильтр на вводе из скважины или водопровода либо заменяют прежний баллон. Монтаж — строго вертикально, на ровное прочное основание: масса заполненной колонны достигает сотен килограммов. Вокруг оставляют пространство для обслуживания, рядом предусматривают дренаж и байпас. Обвязка — гибкими соединениями: высота баллона под давлением меняется. Гарантия производителя — 3 года для корпусов диаметром 21–63".
Как выбрать колонну 6367: объём загрузки и производительность
Колонна 6367 рассчитана на 2623 л загрузки; выбор делают по пиковому расходу и составу воды, схему считают по анализу. Купить Noyi 6367 в наличии, со склада — доставка по России.
