Станция дозирования HC997-3 /100L/dn50 — готовый узел автоматической подачи реагента в воду с дозированием, привязанным к расходу. Купить его в наличии со склада можно для водоподготовки частного дома, котельной или производства. В основе — цифровой дозирующий насос HC997-3, ёмкость реагента на 100 литров и импульсный водосчётчик на присоединение dn50.
Станция дозирования CL HC997-3 /100L/dn50: что это и для каких задач
Станция дозирования — узел водоподготовки, который вводит в поток строго отмеренную дозу реагента: для корректировки pH, снижения коррозионной активности воды, ингибирования солей и химических промывок мембранных элементов. Дозирование привязано к расходу воды, поэтому концентрация остаётся стабильной при любом водоразборе.
В комплектации — цифровой дозирующий насос HC 997-A-4 (4 л/ч, 10 бар): производительность задаётся электронно, с точной настройкой дозы. Ёмкость реагента — 100 литров. Габариты: высота 790 мм, основание 470 × 470 мм; вес 19,45 кг; объём 0,196 м³. Присоединение к трубопроводу — dn50.
Принцип работы и пропорциональное дозирование: система дозирования
Такая установка дозирования реагентов держит дозу ровной при любом разборе: система дозирования работает от импульсов счётчика, а точное дозирование задаётся настройкой насоса. Вода идёт по магистрали через импульсный водосчётчик. На каждый литр прошедшей воды счётчик выдаёт импульс, который поступает на дозирующий насос. Насос забирает реагент из ёмкости и через клапан впрыска подаёт его в поток. Доза автоматически растёт при увеличении водоразбора и снижается при его падении. Когда реагент в ёмкости заканчивается, насос останавливает датчик уровня.

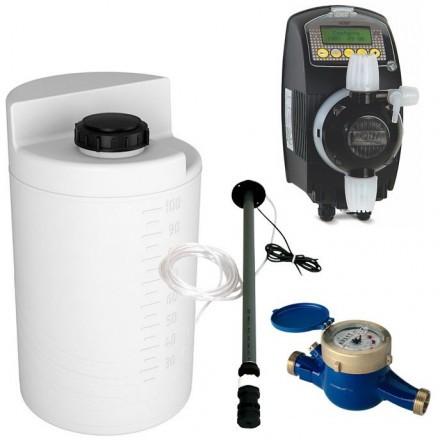

Устройство и комплектация: установка дозирования
Все элементы — модули дозирования одного комплекса: схема дозирования собрана так, что узел обслуживается без разбора магистрали.
- Цифровой дозирующий насос HC 997-A-4 (4 л/ч, 10 бар) — 1 шт.
- Датчик уровня с кабелем 2 метра с подставкой A-SL (для НС 1/2/3/4)HIRSMAN — 1 шт.
- Комплект для подключения ячейки (трубка 10х14 2х2 м + 2 фитинга 1/2" 10x14) — 1 шт.
- Измерительная ячейка SCLO-11 — 1 шт.
- Контроллер хлора M05 CL 0-10ppm — 1 шт.
- Емкость дозирования 100л — 1 шт.
- ZENNER счетчик DN50 с имп. выходом (10л/имп) в сборе — 1 шт.
Дозируемый реагент в комплект поставки не входит — его подбирают под задачу и состав воды.
Реагенты и задачи дозирования: схема дозирования
Схема подходит и под дозирование флокулянта, и под дозирование коагулянта: точное дозирование растворов настраивают по расходу.Станция рассчитана на жидкие реагенты и растворы. Штатно это подача реагентов для корректировки pH, снижения коррозионной активности воды, ингибирования солей и химических промывок мембранных элементов. Схема может требовать и других реагентов — например, для обеззараживания или коагуляции. Головка насоса выполнена из PVDF: подходит для гипохлорита натрия и агрессивных реагентов. Реагент и его дозу выбирают по анализу воды, химия покупается отдельно.
Эксплуатация и обслуживание: установка дозирования
Следят за уровнем реагента и пополняют его по мере выработки. По регламенту проверяют мембрану, клапаны и трубки. Настройку дозы сверяют с импульсным счётчиком. Обслуживание выполняют по инструкции производителя насоса. Так обслуживают узел дозирования и модули дозирования в составе системы дозирования.
Применение и монтаж: дозирование реагентов
Станцию размещают в линии водоподготовки на ровном основании. Импульсный счётчик монтируют на магистрали по ходу потока, чтобы он видел весь расход. Ввод реагента выполняют в точку, определённую схемой. Нужно питание 220 В и устойчивое основание под ёмкость; порядок подключения — по схеме водоподготовки. Так обслуживают узел дозирования и модули дозирования в составе системы дозирования.
Как выбрать станцию дозирования: точное дозирование
Критерии подбора — расход, нужная дозировка и давление в линии. Ёмкость определяют по частоте долива реагента: доступны 60, 100, 200 литров. Диаметр присоединения dn соответствует диаметру трубопровода в месте врезки. Купить станцию дозирования HC997-3 со склада в наличии — доставкой по РФ. Автоматизация дозирования снимает ручные операции: схема дозирования работает от импульсов счётчика. Купить её в наличии со склада можно с доставкой по России.
Производитель оставляет за собой право при отгрузке комплекта произвести замену отдельных его элементов на аналоги.
