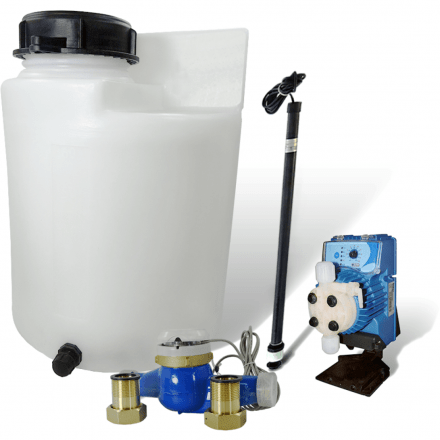

Станция дозирования/200L/dn65 — готовый узел автоматической подачи реагента в воду с дозированием, привязанным к расходу. Купить его в наличии со склада можно для водоподготовки частного дома, котельной или производства. В основе — аналоговый дозирующий насос, ёмкость реагента на 200 литров и импульсный водосчётчик на присоединение dn65.
Станция дозирования APG603/200L/dn65: что это и для каких задач
Станция дозирования — узел водоподготовки, который вводит в поток строго отмеренную дозу реагента: для корректировки pH, снижения коррозионной активности воды, ингибирования солей и химических промывок мембранных элементов. Дозирование привязано к расходу воды, поэтому концентрация остаётся стабильной при любом водоразборе.
В комплектации — аналоговый дозирующий насос APG603/EVO (аналоговое управление): производительность регулируется вручную, конструкция рассчитана на длительную работу с реагентами. Ёмкость реагента — 200 литров. Габариты: высота 1030 мм, основание 550 × 550 мм; вес 35,3 кг; объём 0,326 м³. Присоединение к трубопроводу — dn65.
Принцип работы и пропорциональное дозирование: система дозирования
Такая установка дозирования реагентов держит дозу ровной при любом разборе: система дозирования работает от импульсов счётчика, а точное дозирование задаётся настройкой насоса. Магистральная вода проходит через импульсный водосчётчик. Импульс на литр воды служит сигналом для дозирующего насоса. Из бака реагент поступает в поток через клапан впрыска. Доза автоматически растёт при увеличении водоразбора и снижается при его падении. Пустой бак — сигнал датчика уровня на остановку насоса.
Устройство и комплектация: установка дозирования
Все элементы — модули дозирования одного комплекса: схема дозирования собрана так, что узел обслуживается без разбора магистрали.
- Аналоговый дозирующий насос APG603/EVO — 1 шт.
- Емкость дозирования 200л — 1 шт.
- ZENNER счетчик DN65 с имп. выходом (100л/имп) в сборе — 1 шт.
- Датчик уровня LEV-4 (EM99121000) — 1 шт.
Дозируемый реагент в комплект поставки не входит — его подбирают под задачу и состав воды.
Реагенты и задачи дозирования: схема дозирования
Схема подходит и под дозирование флокулянта, и под дозирование коагулянта: точное дозирование растворов настраивают по расходу.Станция рассчитана на жидкие реагенты и растворы. Штатно это подача реагентов для корректировки pH, снижения коррозионной активности воды, ингибирования солей и химических промывок мембранных элементов. Схема может требовать и других реагентов — например, для обеззараживания или коагуляции. Головка из полипропилена подходит для неагрессивных реагентов; при агрессивной химии выбирают исполнение с головкой PVDF. Реагент и его дозу выбирают по анализу воды, химия покупается отдельно.
Эксплуатация и обслуживание: установка дозирования
Следят за уровнем реагента и пополняют его по мере выработки. Промывают проточную часть и клапан впрыска. Настройку дозы сверяют с импульсным счётчиком. Обслуживание выполняют по инструкции производителя насоса. Так обслуживают узел дозирования и модули дозирования в составе системы дозирования.
Применение и монтаж: дозирование реагентов
Станцию размещают в линии водоподготовки на ровном основании. Импульсный счётчик врезают в трубопровод по ходу потока. Ввод реагента выполняют в точку, определённую схемой. Требуется питание 220 В и устойчивое основание под ёмкость. Порядок подключения определяют по схеме водоподготовки и документации. Так обслуживают узел дозирования и модули дозирования в составе системы дозирования.
Как выбрать станцию дозирования: точное дозирование
Критерии подбора — расход, нужная дозировка и давление в линии. По вместимости доступны варианты на 60, 100 и 200 литров; больший бак реже требует долива. Диаметр присоединения dn соответствует диаметру трубопровода в месте врезки. Купить станцию дозирования APG603 со склада в наличии — доставкой по РФ. Автоматизация дозирования снимает ручные операции: схема дозирования работает от импульсов счётчика. Купить её в наличии со склада можно с доставкой по России.
| Наименование | Количество | Ед. измерения |
| Аналоговый дозирующий насос Tekna APG603/EVO | 1 | шт |
| Емкость дозирования 200л | 1 | шт |
| ZENNER счетчик DN65 с имп. выходом (100л/имп) в сборе | 1 | шт |
| Датчик уровня LEV-4 (EM99121000) | 1 | шт |
Производитель оставляет за собой право при отгрузке комплекта произвести замену отдельных его элементов на аналоги.
