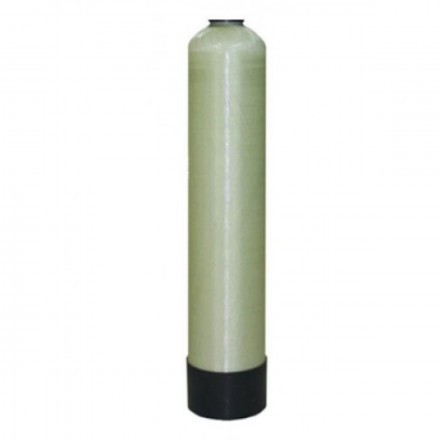

Баллон Noyi 1865-4"-4" (верх/низ) — корпус фильтра с двумя посадочными отверстиями 4": схему собирают под клапан верхней или боковой посадки, загрузку и ДРС подбирают отдельно. Купить корпус фильтра 1865 со склада — исполнение «верх/низ» на 0,33 м³.
Noyi 1865-4"-4": расшифровка маркировки, размеры и характеристики корпуса фильтра
Типоразмер 1865 — условные дюймы 18"×65". Реальные размеры — 464×1950 мм, масса 32 кг. Исполнение «верх/низ» — два отверстия 4" с резьбой, сверху и снизу: колонна совместима и с клапаном верхней посадки, и с клапаном боковой посадки. Материал — полиэтилен со стекловолоконным армированием: композитный FRP-корпус (стеклопластик) трёхслойной конструкции с полипропиленовой оболочкой, цвет жёлтый. Рабочее давление до 10 бар, вода 1–49 °С.
Объём 0,33 м³ — рабочая ёмкость под загрузку, а не геометрический объём: часть пространства занимают днища и распределители. Корпус фильтра для воды Noyi 1865 — колонна для водоподготовки, позволяющая выбрать схему посадки под конкретный клапан.
Принцип работы и схемы подключения корпуса фильтра 1865
При верхней посадке собирают ДРС с водоподъёмной трубой: нижний распределитель, труба и верхний коллектор. Нижнее отверстие закрывают резьбовой заглушкой 4"; вода входит и выходит через верхнюю горловину, проходит слой загрузки и по трубе поднимается к клапану. При боковой посадке ДРС без трубы: верхний дистрибьютор и нижнее лучевое дренажно-распределительное устройство. Вода входит сверху, проходит загрузку и выходит через нижнюю ДРС, а клапан монтируется рядом с колонной на уровне взгляда. Обратная промывка и регенерация запускаются клапаном по расписанию.
Вакуум внутри колонны недопустим. Насос или осмос с насосом после колонны вытягивает воду из колонны, создавая разряжение; антивакуумный клапан впускает воздух при падении давления и не даёт баллону деформироваться. Клапан в поставку не включён — его докупают при обвязке.
Комплектация: что входит и что подобрать
Поставляется только корпус 1865. Отдельно подбираются:
- ДРС по выбранной схеме — с водоподъёмной трубой либо лучевой распределитель без неё;
- управляющий клапан верхней или боковой посадки;
- загрузка по анализу воды;
- резьбовая заглушка 4" на нижнее отверстие при верхней посадке;
- байпас, запорная арматура, манометр, дренажный шланг.
Инструкция — во вкладке «Инструкции» на странице товара.
Производительность и обратная промывка корпуса 1865
Расход через колонну рассчитывают по формуле Q = A × v: A — площадь сечения по диаметру 464 мм, v — скорость фильтрации. Это даёт около 0,169 м² сечения и ориентировочно 0,85, 1,69 и 2,54 м³/ч при скоростях 5, 10 и 15 м/ч — точное значение зависит от загрузки. Обратная промывка идёт снизу вверх, слой расширяется на 30–50 %; при 12–15 м/ч промывочный расход — около 2,0–2,5 м³/ч, его должен пропускать дренаж.
Применение и монтаж корпуса фильтра 1865
Засыпная колонна 1865 — основа напорного фильтра на вводе из скважины или водопровода либо сменный баллон в действующей системе. Монтаж строго вертикальный, на ровном прочном основании, со свободным пространством не менее 30 см вокруг; рядом предусматривают дренаж. Обвязку выполняют гибкими соединениями: высота баллона под давлением меняется. Гарантия производителя — 5 лет для корпусов диаметром до 18".
Как выбрать колонну для водоподготовки 1865: объём загрузки и производительность
Подбор по типоразмеру и объёму загрузки: у 1865 рабочая ёмкость 0,33 м³. На выбор влияют пиковый расход и состав воды, схему считают по анализу. Купить корпус фильтра Noyi 1865 в наличии — с доставкой по РФ.
